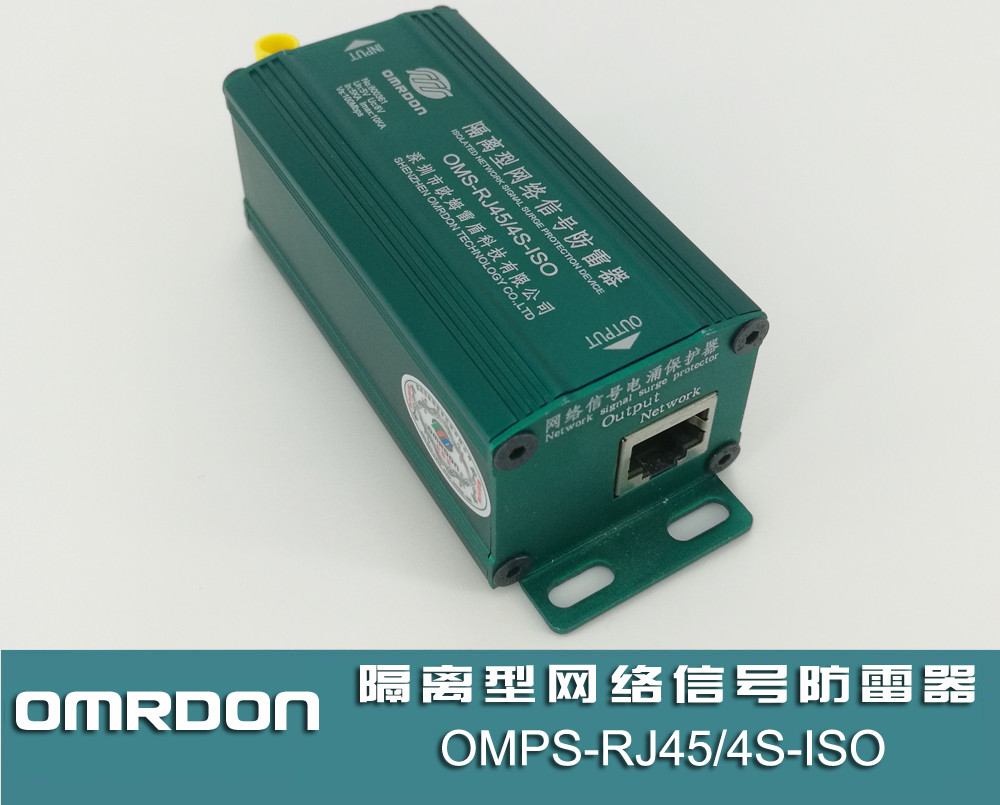

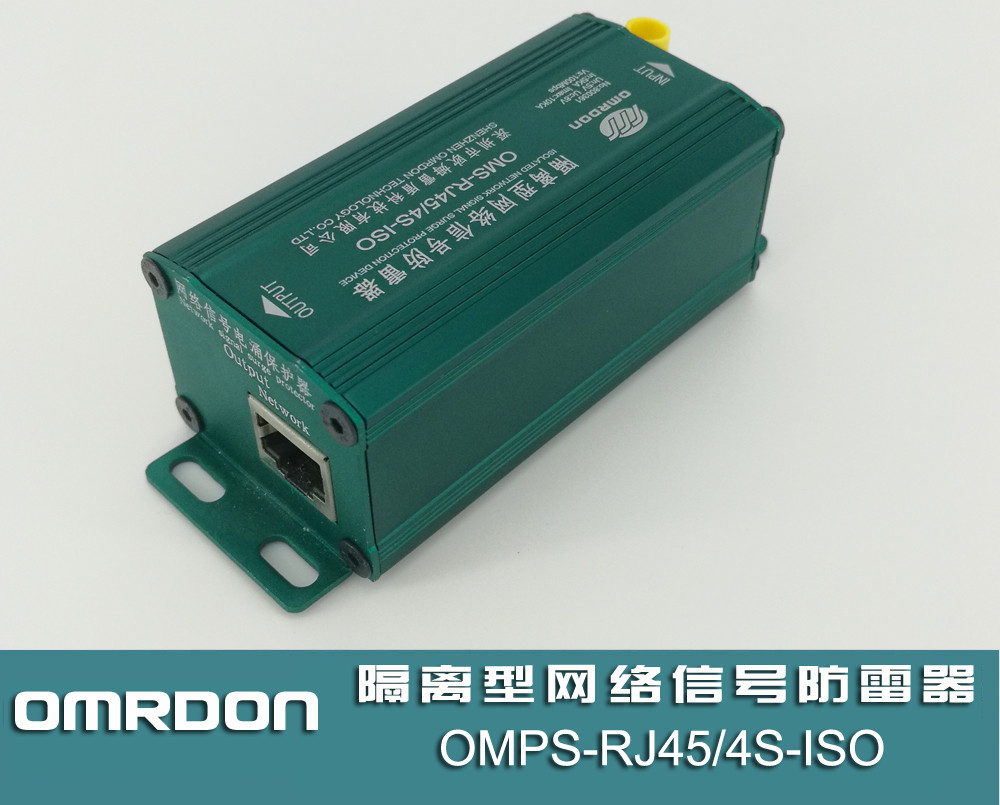

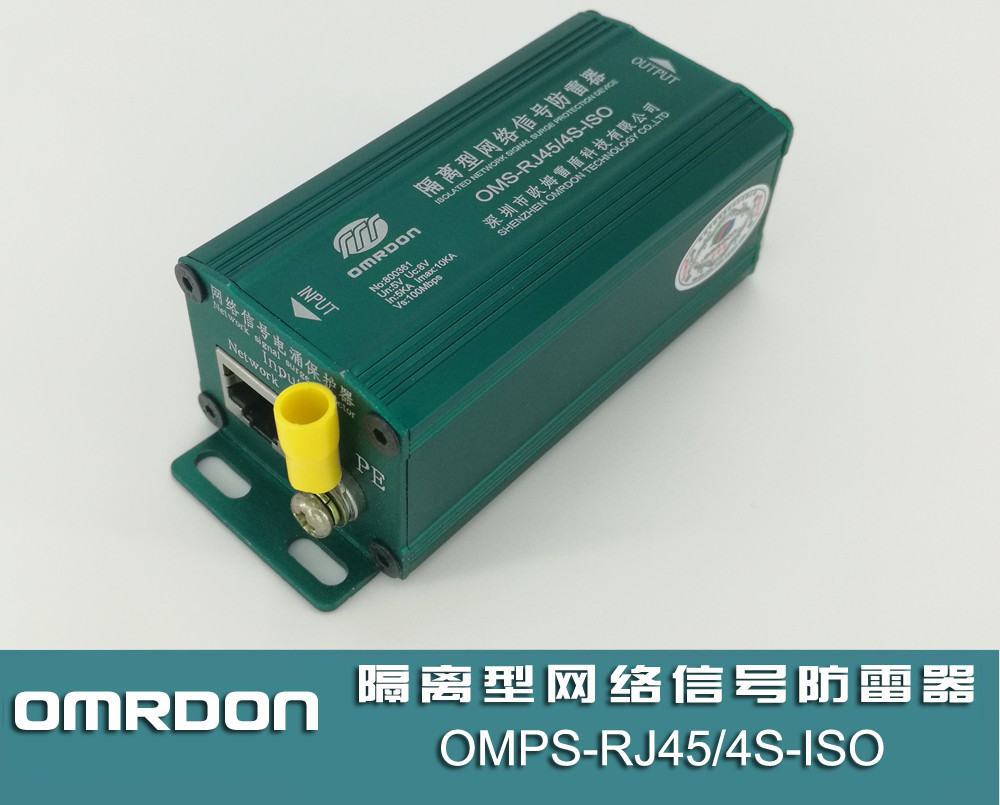

產品介紹
歐姆雷盾（OMRDON）隔離型網絡信號防雷器（SPD、電涌保護器） 是依據IEC和GB標準設計， 主要用于用于保護敏感的以太網100 M高速網絡通信線路;使其免受雷電感應電壓、電網電壓波動干擾、靜電放電和大負載啟動產生的瞬間沖擊電涌電壓所造成的重大損壞。應用在雷擊保護區1 - 2區和2 - 3區。
功能特點
1、通流容量大：10 KA( 8 / 20μS)， 高速反應（10 - 1 2納秒）， 低損耗（ ≤0 . 2 db)；
2、內部采用兩級串聯復合型保護， 殘壓低， 使用壽命長；
3、具有過流、過壓、箝位三重保護功能， 反應速度快；
4、當雷擊電涌侵入時， 無需中止用電設備， 不影響正常設備正常運行；
5、具有雜波隔離功能,隔離干擾信號,增強信號傳輸速率.
6、單路/ 4路/ 8路/ 16路/ 24路可自由選擇， 安裝更方便， 不占空間。
防雷器安裝方法

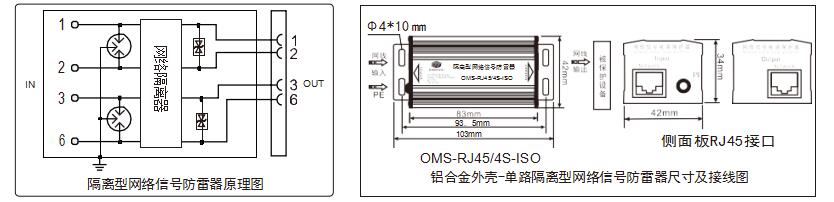

1、本系列網絡信號防雷器可以直接串聯安裝在被保護設備（ 或系統） 前端， 安裝時離被保護的
設備（ 或系統） 越近越好。
2、防雷器的輸入端（IN）與信號線相連,輸出端（OUT）與被保護設備相連,不可以接反。
3、防雷器的PE線必須要與防雷系統地嚴格的等電位連接， 否則將影響工作性能。
4、該產品無需特別維護， 安裝時盡量靠進設備端； 當工作系統出現故障懷疑防雷器時， 可拆除防雷器后再檢查， 若還原到使用前的狀態后恢復正常， 則應更換防雷器。
5、防雷器接地用盡可能最短的線連接。該防雷器接地采用端子接地方式， 接地線必須與防雷地線（ 或被保護設備的外殼） 相連。信號的屏蔽線可直接接到接地端子上。
6、該防雷器在不超過要求的條件下安裝是不需要長期維護的， 只需系統例行維護； 如在使用過程中， 信號傳輸出現問題， 換下防雷器后信號傳輸恢復正常， 說明防雷器已經損壞， 需維修或更換。
防雷器安裝注意事項
1、防雷器輸出端所有端口均連接被保護設備；
2、輸入輸出線路請勿接反或接錯；
3、防雷器安裝在被保護設備前端越近效果越好；
4、設備需要定期檢查， 產品劣化后必須立即更換；
5、接地一定要良好且接地電阻不大于4歐姆。
|
名稱
|
隔離型網絡信號防雷器
|
|
產品型號
|
OMS-RJ45/4S-ISO
|
OMS-RJ45/8-ISO
|
OMS-RJ45/16-ISO
|
OMS-RJ45/24-ISO
|
|
貨號
|
800361
|
800363
|
800365
|
800366
|
|
800362
|
|
SPD類別
|
復合型
|
|
SPD功能
|
具有限壓、限流、隔離功能
|
|
標稱工作電壓Un
|
5 V
|
|
標稱放電電流In（8/20μs）
|
5 KA ( 8 / 20 μ S)
|
|
最大放電電流Imax（8/20 μs
|
10 KA( 8 / 20 μ S)
|
|
限制電壓Up
|
15 V
|
|
數據傳輸速率Vs
|
100 M bps
|
|
插入損耗Ae
|
≤ 0 . 2 d B
|
|
響應時間Ta
|
≤ 1 ns
|
|
接口形式
|
RJ 45
|
|
接口數量
|
單路
|
8 路
|
16 路
|
24 路
|
|
保護引腳
|
1 、2 、3 、6
|
1 、2 、3 、6
|
1 、2 、3 、6
|
|
1 - 8
|
|
安裝方式
|
串聯
|
串聯
|
串聯，19 "機架式
|
|
工作環境
|
溫度- 40～+ 70℃； 濕度≤95 （25～30℃）
|
|
外殼保護等級
|
IP 20
|
|
測試標準
|
GB 18802 . 1 - 18802 . 21 ， IEC 61643 - 21 ： 2000
|
