產品介紹：

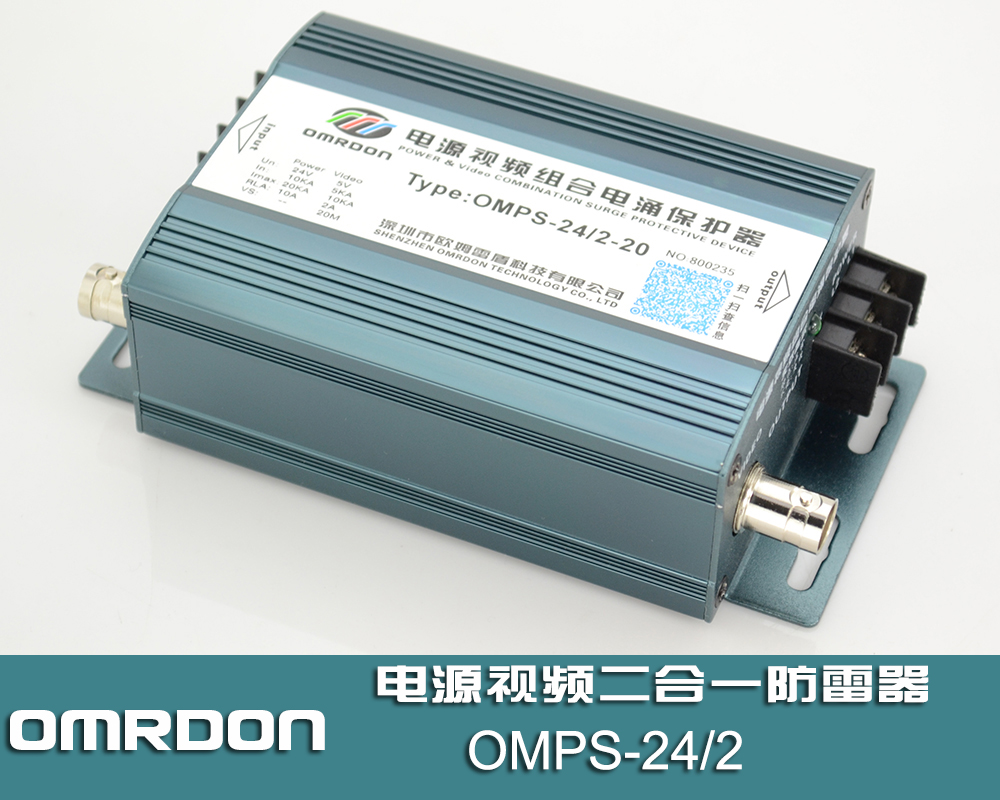

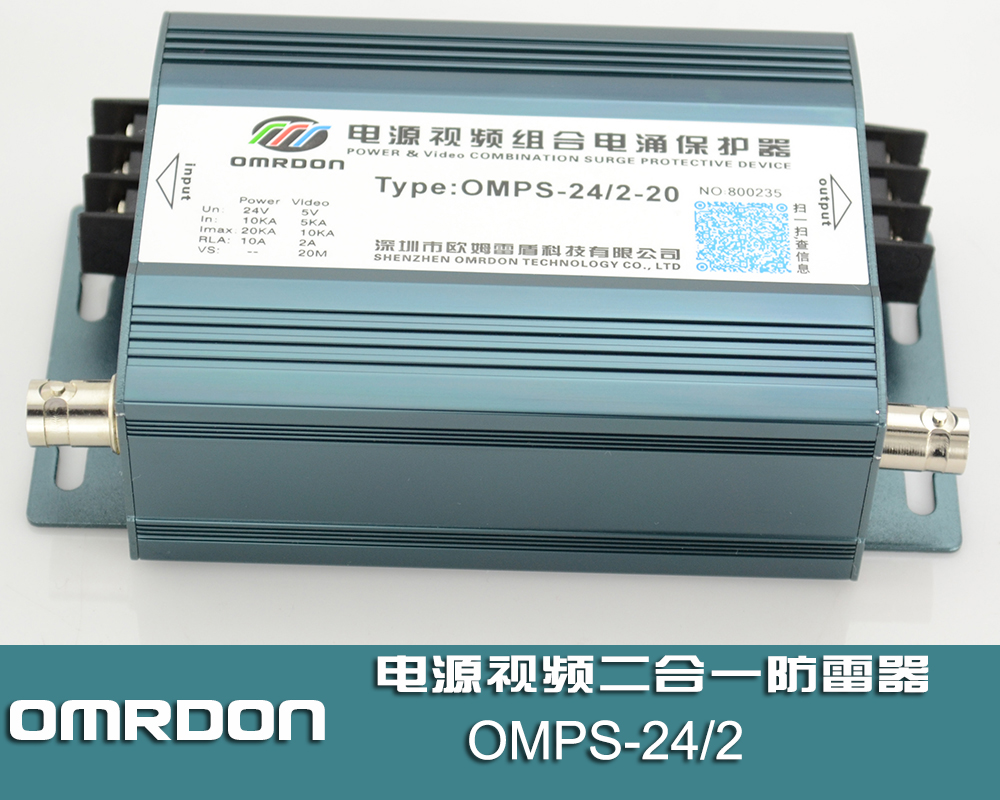

歐姆雷盾（OMRDON）CCTV安防監控系統模擬攝像機二合一防雷器（又稱：二合一電涌保護器、二合一浪涌保護器、二合一避雷器）是依據IEC和GB標準設計，適用于不帶云臺控制的模擬攝像機（Analog Camera）的電源和信號線路的雷擊電磁脈沖（LEMP）電涌保護，是一體化多功能電涌保護器。主要于對監控模擬攝像機的電源、視頻線路實施電涌保護，可充分保護最新技術的監控設備。
功能特點：
1、通流容量大：10KA(8/20μS)，高速反應（10-12納秒），低損耗；
2、電源、視頻防雷二合一設計理念，不占空間，適用于不帶云臺控制的監控模擬攝像機的防雷保護；
3、能有效防止攝像機電源、視頻、云臺控制等設備間電位差瞬時增大而造成的設備損壞；
4、內部采用兩級串聯式聯動保護，殘壓低，使用壽命長；
5、電源電涌保護端口帶LED失效指示（綠色:正常；熄滅:失效）；
6、二合一防雷器采用集成化結構、體積小、接線簡易、安裝方便。
安裝方法

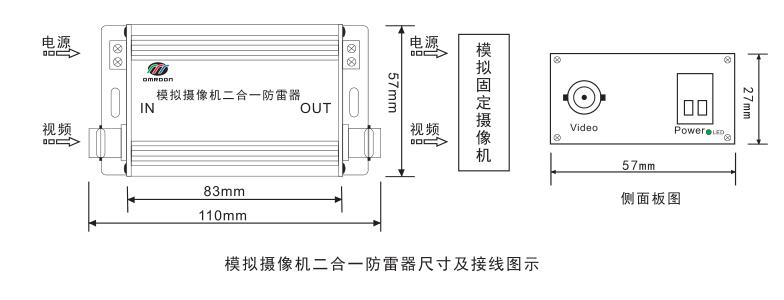

1、二合一防雷器串聯安裝在攝像機端口前（“IN”標識端接入線路，“OUT”標識端與被保護攝像機相連接）,然后直接接地。

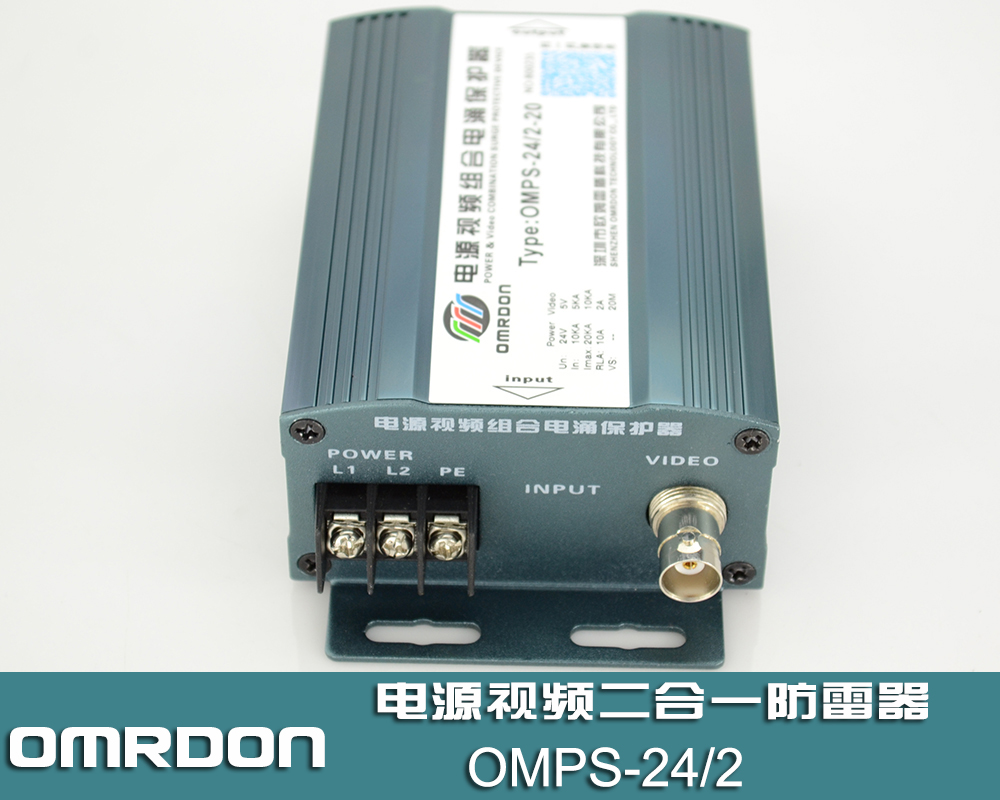

2、線路端子接法（電源部分）：電源兩端分別對應接“L/+”“N/-”。
3、BNC視頻線接法:直接使用同軸連接線的BNC公母頭卡接即可。
4、接地線截面應≥4mm2，且盡可能短。安裝本防雷產品要求接地電阻小于4Ω，在接地線及接地電阻合格下防雷性能最優。
5、本防雷器免維護，雷雨后應及時檢查和記錄避雷器的工作狀況。
|
名稱
|
OMPS-24/2二合一防雷器
|
|
SPD類別
|
復合型SPD
|
|
SPD功能
|
具有限壓、限流功能
|
|
型號
|
OMPS-24/2-20
|
|
類型
|
電源
|
視頻
|
|
標稱工作電壓Un
|
24V
|
5V
|
|
最大持續運行電壓UC
|
36V
|
8V
|
|
額定負載電流IL
|
5A
|
2A
|
|
標稱放電電流
|
5kA 7.5KA 10KA
|
|
最大放電電流
|
10KA 15KA 20kA
|
|
電壓保護水平
|
≤75V
|
≤18V
|
|
響應時間ta
|
≤25ns
|
≤1ns
|
|
插入損耗Ae
|
——
|
≤0.5dB
|
|
接口類型
|
端子+BNC
|
|
失效指示
|
綠色:正常 熄滅:失效
|
--
|
|
過載故障模式
|
SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護
|
|
工作溫度環境
|
-40℃…+85℃
|
|
安裝方式
|
墻面固定或水平固定（放置）
|
|
外形尺寸
|
110*57*27mm
|
|
外殼材料
|
鋁合金
|
|
外殼保護等級
|
IP20
|
|
測試標準
|
GB18802.1 GB/T 18802.21
|
