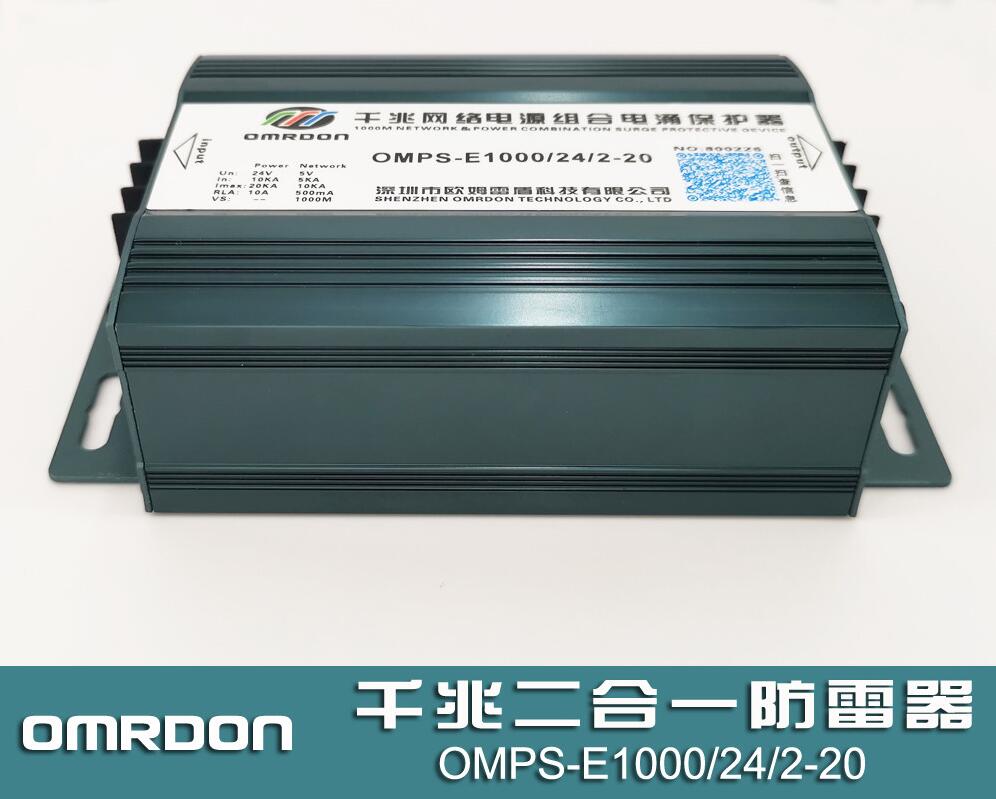

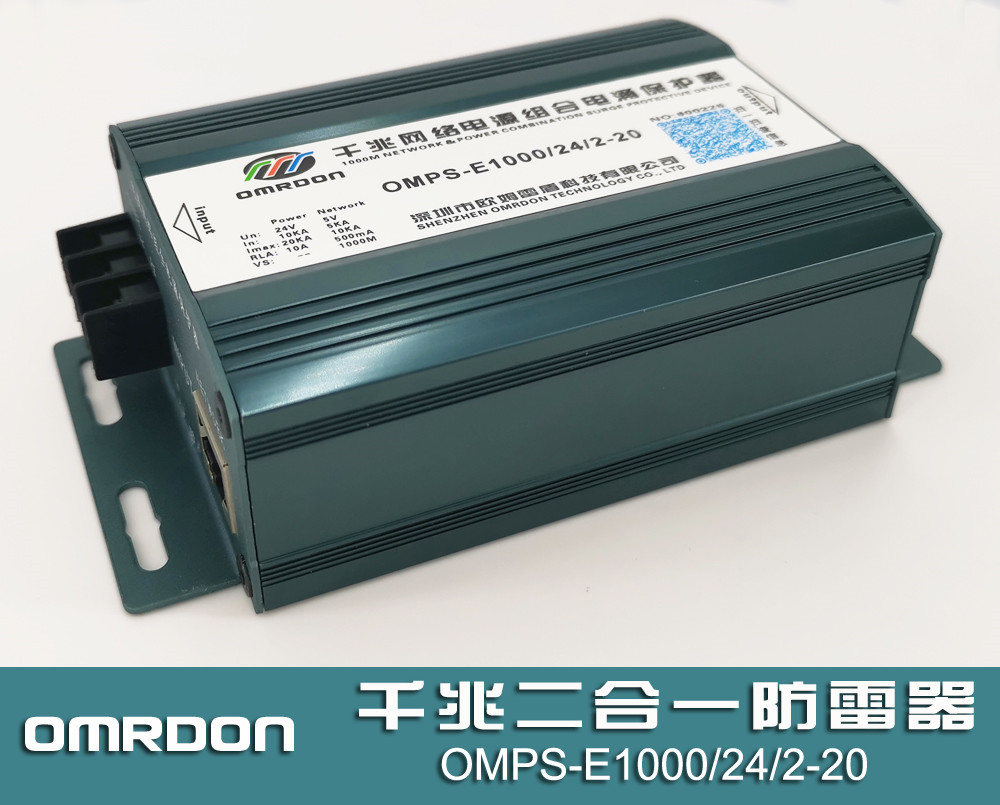

產品介紹：
歐姆雷盾（OMRDON）千兆網絡電源組合電涌保護器（又稱：電源網絡二合一防雷器，電源網絡二合一避雷器，電源網絡二合一電涌保護器）是依據IEC和GB標準設計，主要用于各類弱電設備、安防設備、電信設備、網絡設備的電源和1000M網絡信號線路的雷擊電磁脈沖（LEMP）保護，是一體化多功能電涌保護器。
功能特點：
1、最大通流容量：20KA(8/20μS)，電源線路采用兩級復合平衡最安全線路，交流可以不分零/火線，零/火線隨便接(直流需分正負極），差模(線對線)、共模(線對地)全模保護，殘壓低，特別適合室外設備，受雷擊能量大，對殘壓值要求比較嚴酷的安裝場所。
2、網絡線路內部同樣采用兩級串聯式復合型保護，差模(線對線)、共模(線對地)全模保護，殘壓低，使用壽命長；
3、能有效防止電源、網絡等線路間電位差瞬時增大而造成的設備損壞；
4、采用集成化結構、在符合相關參數的情況下體積做到最小，不占空間;

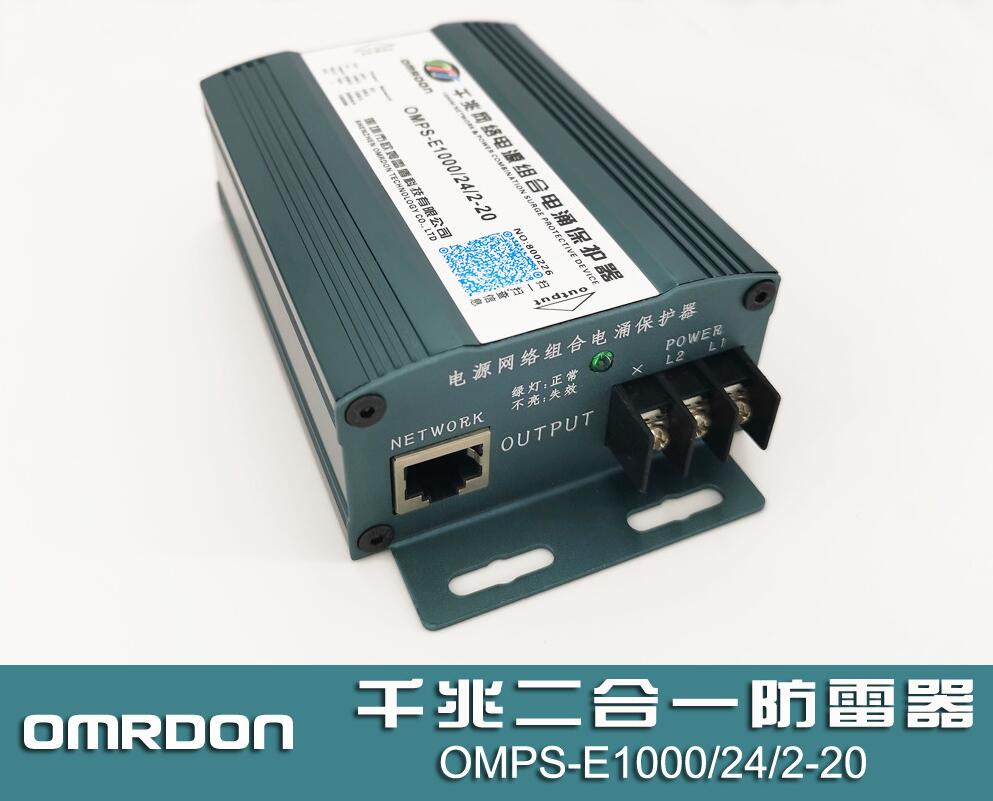

5、電源電涌保護端口帶LED失效指示（綠色:正常；熄滅:失效）；
安裝方法：

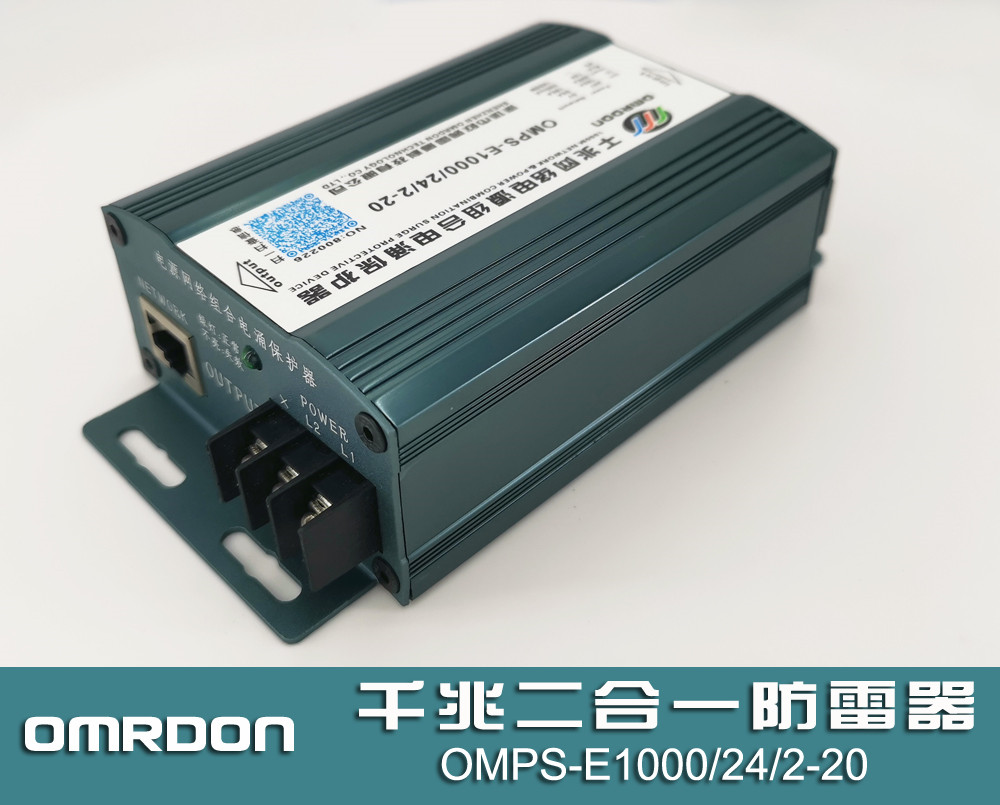

1、防雷器串聯安裝在被保護設備端口前（“INPUT”標識端接入線路，“OUTPUT”標識端與被保護攝像機相連接）,PE端子接防雷地網。
2、線路端子接法（電源部分）：交流電源：兩端分別對應接“L1-L1”“L2-L2”,不分零火線；
直流電源：兩端分別對應接“L1-L1”“L2-L2”,直流分正負極，正極接L1,負極接L2,且勿接錯。
3、RJ45網絡信號線路接法：串聯安裝，RJ45水晶頭直接插接即可。
4、接地線截面應≥4mm2，且盡可能短。安裝本防雷產品要求接地電阻小于4歐姆，在接地線及接地電阻合格下防雷性能最優。
5、本防雷器免維護，雷雨后應及時檢查和記錄避雷器的工作狀況。
注意事項：
1、防雷器輸出端所有端口均連接被保護設備。
2、防雷器正負線路不要接反或接錯。
3、防雷器安裝在被保護設備前端越近效果越好。
4、防雷設備需要定期檢查，產品劣化后必須立即更換。
5、更換、安裝防雷器時切記不可帶電作業。
6、防雷接地一定要良好且接地電阻不大于4Ω（如環境條件無法達到要求，應不大于10Ω）。
7、電源防雷器前端應加裝短路裝置確保避免防雷器劣化后短路引起火災。
|
名稱
|
千兆網絡電源組合電涌保護器
|
|
SPD類別
|
復合型SPD
|
|
SPD功能
|
具有限壓、限流功能
|
|
型號
|
OMPS-E1000/24/2-20
|
|
類型
|
電源
|
網絡
|
|
標稱工作電壓Un
|
24V
|
5V
|
|
最大持續運行電壓Uc
|
30V
|
8V
|
|
負載電流
|
10A
|
500mA
|
|
標稱放電電流(8/20μS) In
|
10kA
|
5kA
|
|
最大放電電流(8/20μS) Imax
|
20kA
|
10kA
|
|
電壓保護水平(In) Up
|
≤75V
|
≤15V
|
|
(8/20μS)
|
x-x(1.2/50μs)
|
|
響應時間Ta
|
≤25ns
|
≤1ns
|
|
傳輸速率Vs
|
-
|
1000M bps
|
|
插入損耗Ae
|
-
|
≤0.2db
|
|
接口類型
|
接線端子
|
RJ45/1-8
|
|
安裝接線規格
|
2.5mm2
|
--
|
|
失效指示
|
綠色:正常 熄滅:失效
|
--
|
|
過載故障模式
|
SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護
|
|
溫度范圍
|
-40℃…+85℃
|
|

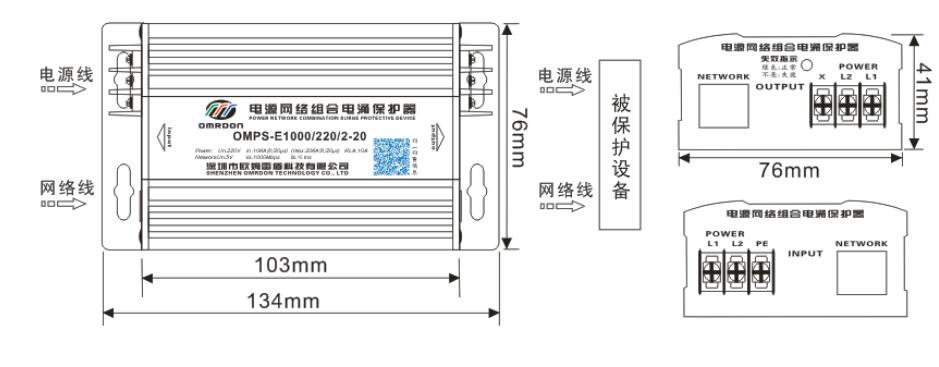

外形尺寸
|
136mmx76mmx41mm
|
|
外殼材料
|
鋁合金
|
|
外殼保護等級
|
IP20
|
|
測試標準
|
GB18802.1 GB/T 18802.21
|
