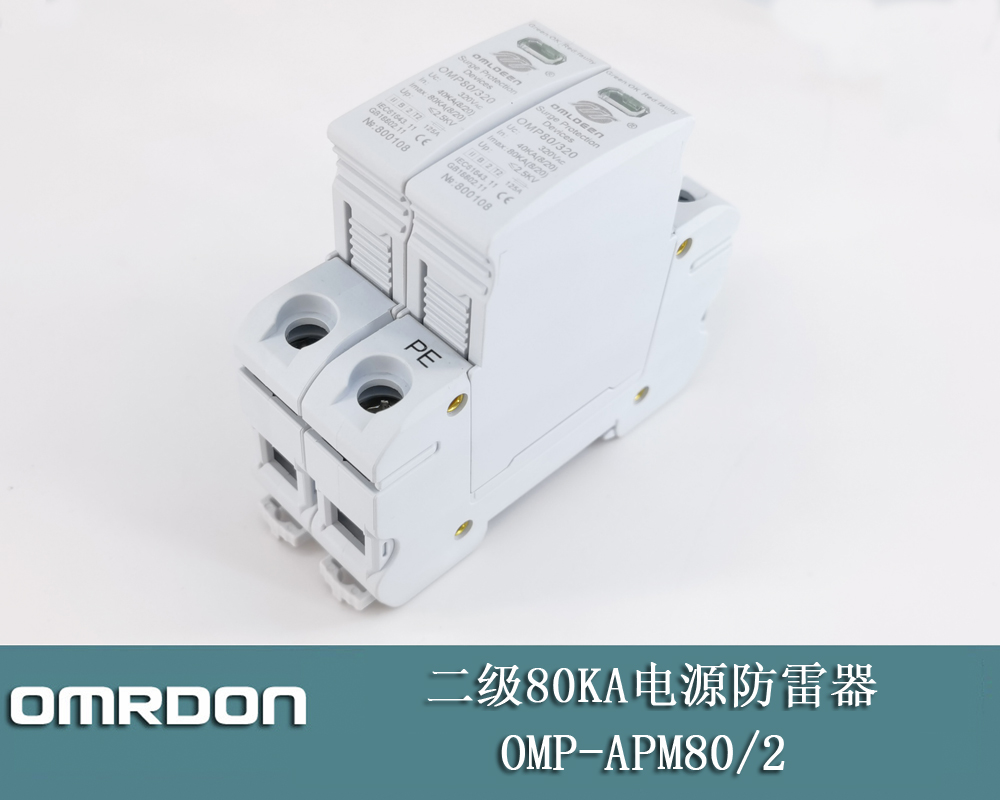

80KA電源防雷器產品介紹:
歐姆雷盾(OMRDON)I級電涌保護器(Surge Protection Device,簡稱SPD)(又稱電源防雷器、電源避雷器、浪涌保護器、過壓保護器),其設計依據符合GB18802.1,IEC61643-1技術標準;適用于交流380V(50Hz/60Hz)及以下的TN-S、TN-C-S、TT、IT等供電線路系統的雷擊電磁脈沖(LEMP)保護,用于雷擊區域的LPZOA區或LPZOB區與LPZ1區區界面處。
80KA電源防雷器工作原理:
電涌保護器(SPD)是電子設備雷電防護中不可缺少的一種裝置,其作用原理是在正常情況下,電涌保護器處于極高的電阻狀態,從而保證電源系統正常工作;當電源系統隨著沖擊電流及電壓的逐步提高,SPD的電阻持續下降,SPD立即在納秒級的時間內導通,將電涌能量通過SPD泄放入大地;當電涌過后,電涌保護器又迅速恢復為高阻狀態,從而不影響系統正常供電。
80KA電源防雷器功能特點:

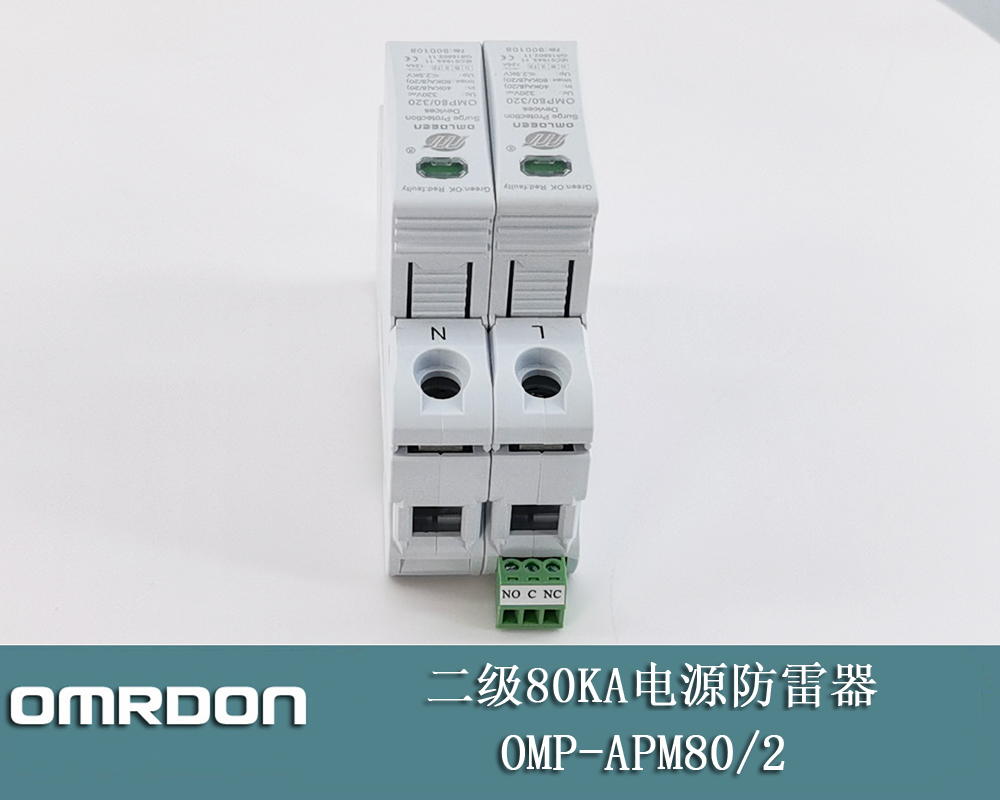

1、可選遙信端子報警功能,便于遠程報警監控。
2、最高可承受80KA(8/20μs)雷電流沖擊。
3、反應速度快,動作響應時間小于25ns。
4、阻燃外殼設計,可方便地安裝在35mm電氣導軌上。
5、內置熱脫扣失效脫離裝置,使保護器因過熱、擊穿失效時能自動斷開。
6、可視告警窗口顏色表示保護的工作狀態,綠色(正常)、紅色(故障)。

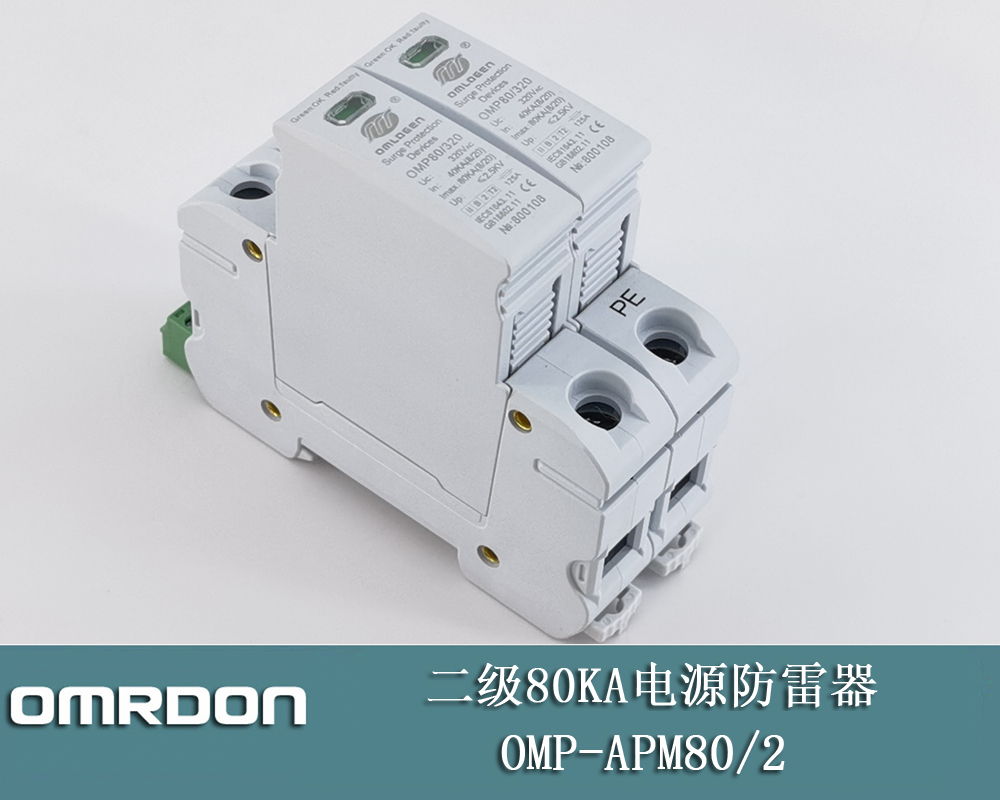

80KA電源防雷器產品應用和安裝位置:
歐姆雷盾(OMRDON)I級系列電涌保護器適用于雷擊區域的LPZOA區或LPZOB區與LPZ1區區界面處,通常并聯安裝在埋地穿管進線低壓入戶端主配電柜處,或樓層配電柜等。
名稱
|
I級電涌保護器
|
模塊型號
|
OMP-APM80
|
NPE
|
保護模式
|
L-PE,N-PE;L-N,N-PE
|
N-PE
|
額定工作電壓(Un)
|
220V
|
最大持續工作電壓(Uc)
|
420V 50Hz/60Hz
|
255V 50Hz/60Hz
|
電壓保護水平(Up) 在Isn時
|
≤2.5kV
|
≤2.0kV
|
標稱放電電流(In)
|
40kA(8/20μs)
|
125kA(8/20μs)
|
最大放電電流(Imax)
|
80kA(8/20μs)
|
--
|
雷擊沖擊電流 (Iimp)
|
--
|
50KA(10/350μs)
|
響應時間 (Ta)
|
≤25ns
|
≤100ns
|
后備保護斷路器選型
|
D型63A~125A
|
--
|
接入導線截面S(L/N)
|
≥16mm2
|
接入接地線截面(PE)
|
≥25mm2
(相線截面積S≤16mm2時,地線用S;相線截面積16mm2≤S≤35mm2時,地線用16mm2;相線截面積S≥35mm2時,地線要求S/2 ;依據GB50054第2.2.9條)
|
工作環境
|
-40℃~+85℃
|
相對濕度
|
≤95%
|
安裝
|
35mm標準電氣導軌
|
外殼材料
|
增強阻燃PBT
|
測試依據
|
GB18802.1、IEC61643-1
|
