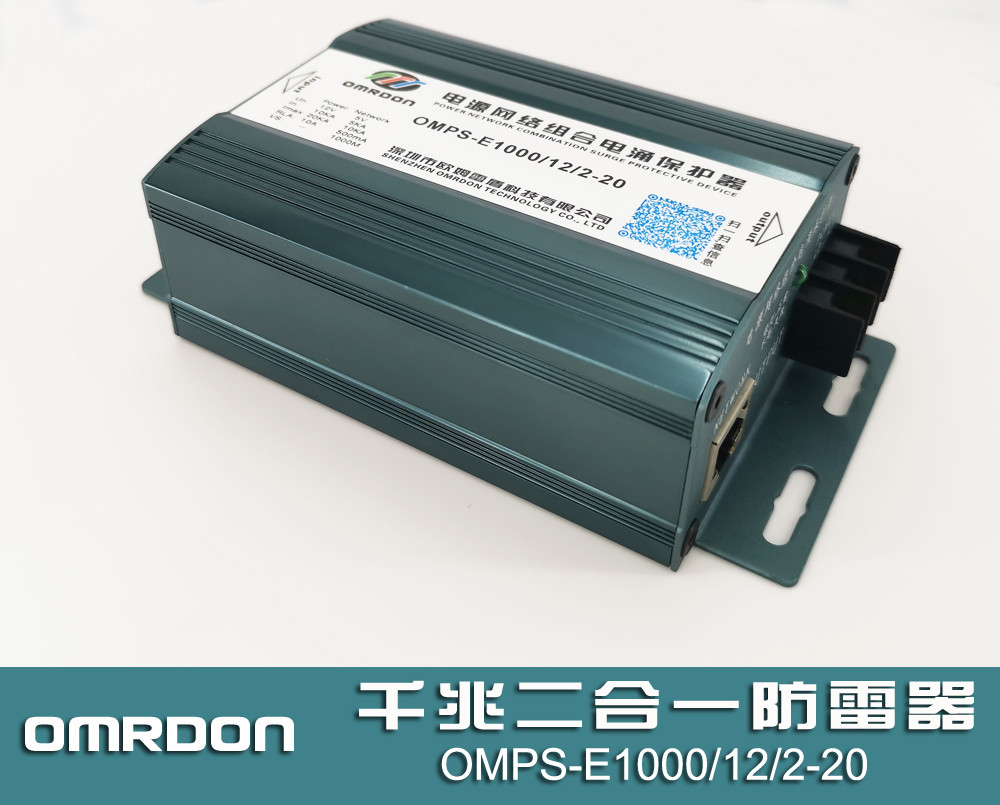

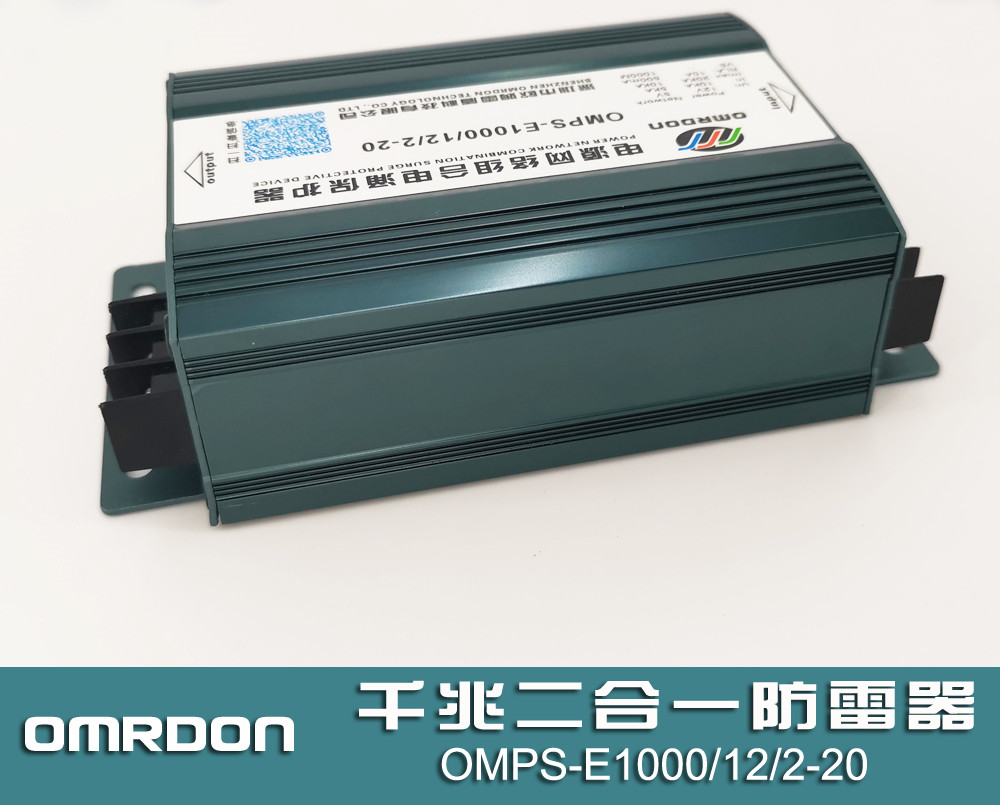

千兆二合一防雷器產品介紹：
歐姆雷盾（OMRDON）千兆網絡電源組合電涌保護器（又稱：電源網絡二合一防雷器，電源網絡二合一避雷器，電源網絡二合一電涌保護器）是依據IEC和GB標準設計，主要用于各類弱電設備、安防設備、電信設備、網絡設備的電源和1000M網絡信號線路的雷擊電磁脈沖（LEMP）保護，是一體化多功能電涌保護器。
千兆二合一防雷器功能特點：
1、最大通流容量：20KA(8/20μS)，電源線路采用兩級復合平衡最安全線路，交流可以不分零/火線，零/火線隨便接(直流需分正負極），差模(線對線)、共模(線對地)全模保護，殘壓低，特別適合室外設備，受雷擊能量大，對殘壓值要求比較嚴酷的安裝場所。
2、網絡線路內部同樣采用兩級串聯式復合型保護，差模(線對線)、共模(線對地)全模保護，殘壓低，使用壽命長；
3、能有效防止電源、網絡等線路間電位差瞬時增大而造成的設備損壞；
4、采用集成化結構、在符合相關參數的情況下體積做到最小，不占空間;
5、電源電涌保護端口帶LED失效指示（綠色:正常；熄滅:失效）；
千兆二合一防雷器安裝方法：

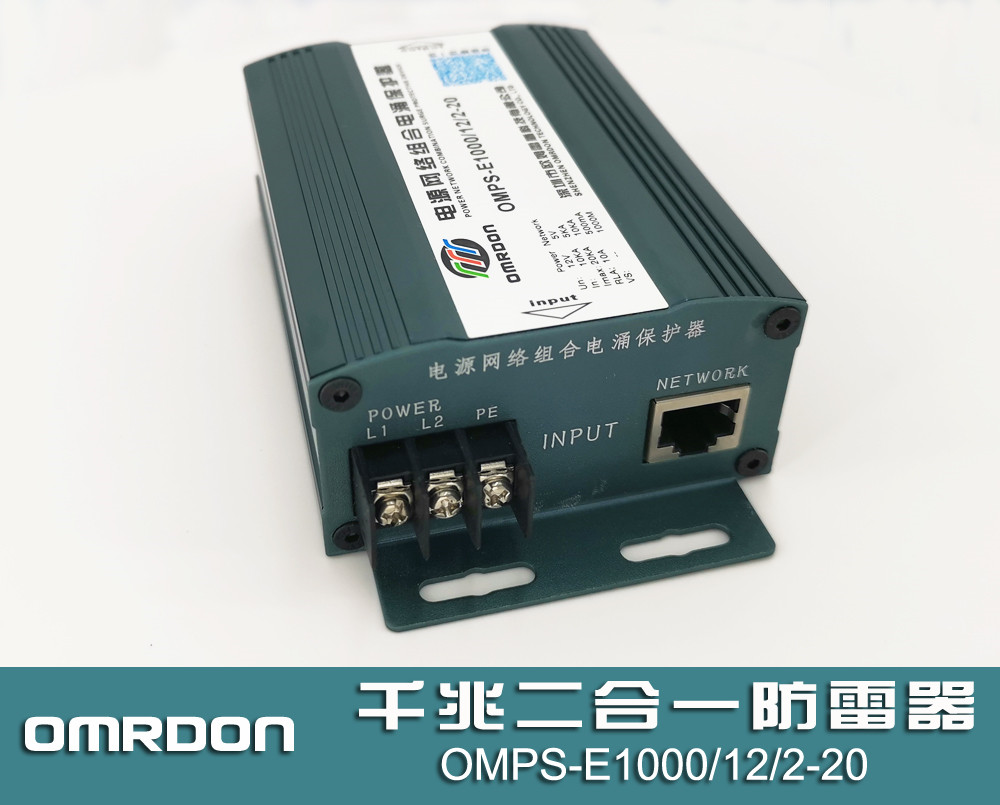

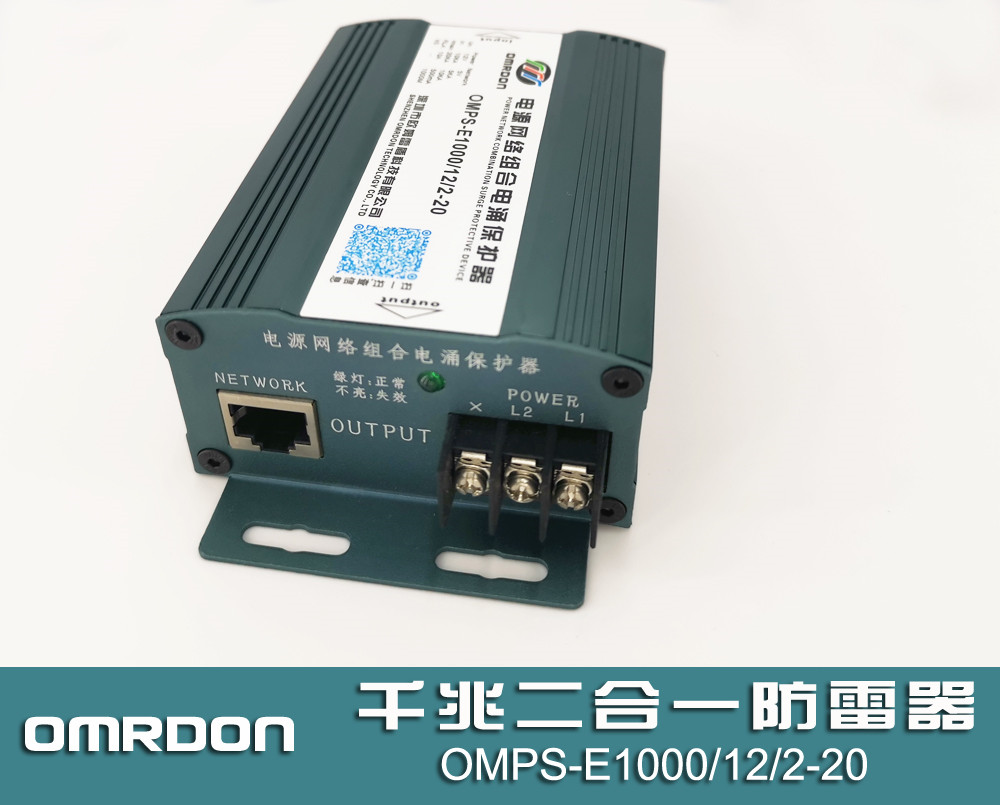

1、防雷器串聯安裝在被保護設備端口前（“INPUT”標識端接入線路，“OUTPUT”標識端與被保護攝像機相連接）,PE端子接防雷地網。
2、線路端子接法（電源部分）：交流電源：兩端分別對應接“L1-L1”“L2-L2”,不分零火線；
直流電源：兩端分別對應接“L1-L1”“L2-L2”,直流分正負極，正極接L1,負極接L2,且勿接錯。
3、RJ45網絡信號線路接法：串聯安裝，RJ45水晶頭直接插接即可。
4、接地線截面應≥4mm2，且盡可能短。安裝本防雷產品要求接地電阻小于4歐姆，在接地線及接地電阻合格下防雷性能最優。
5、本防雷器免維護，雷雨后應及時檢查和記錄避雷器的工作狀況。
|
名稱
|
千兆網絡電源組合電涌保護器
|
|
SPD類別
|
復合型SPD
|
|
SPD功能
|
具有限壓、限流功能
|
|
型號
|
OMPS-E1000/12/2-20
|
|
類型
|
電源
|
網絡
|
|
標稱工作電壓Un
|
12V
|
5V
|
|
最大持續運行電壓Uc
|
18V
|
8V
|
|
負載電流
|
10A
|
500mA
|
|
標稱放電電流(8/20μS) In
|
10kA
|
5kA
|
|
最大放電電流(8/20μS) Imax
|
20kA
|
10kA
|
|
電壓保護水平(In) Up
|
≤48V
|
≤15V
|
|
(8/20μS)
|
x-x(1.2/50μs)
|
|
響應時間Ta
|
≤25ns
|
≤1ns
|
|
傳輸速率Vs
|
-
|
1000M bps
|
|
插入損耗Ae
|
-
|
≤0.2db
|
|
接口類型
|
接線端子
|
RJ45/1-8
|
|
安裝接線規格
|
2.5mm2
|
--
|
|
失效指示
|
綠色:正常 熄滅:失效
|
--
|
|
過載故障模式
|
SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護
|
|
溫度范圍
|
-40℃…+85℃
|
|

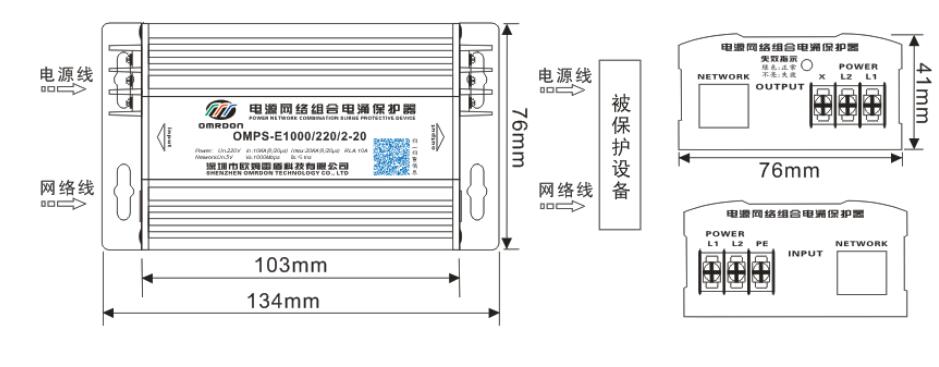

外形尺寸
|
136mmx76mmx41mm
|
|
外殼材料
|
鋁合金
|
|
外殼保護等級
|
IP20
|
|
測試標準
|
GB18802.1 GB/T 18802.21
|
