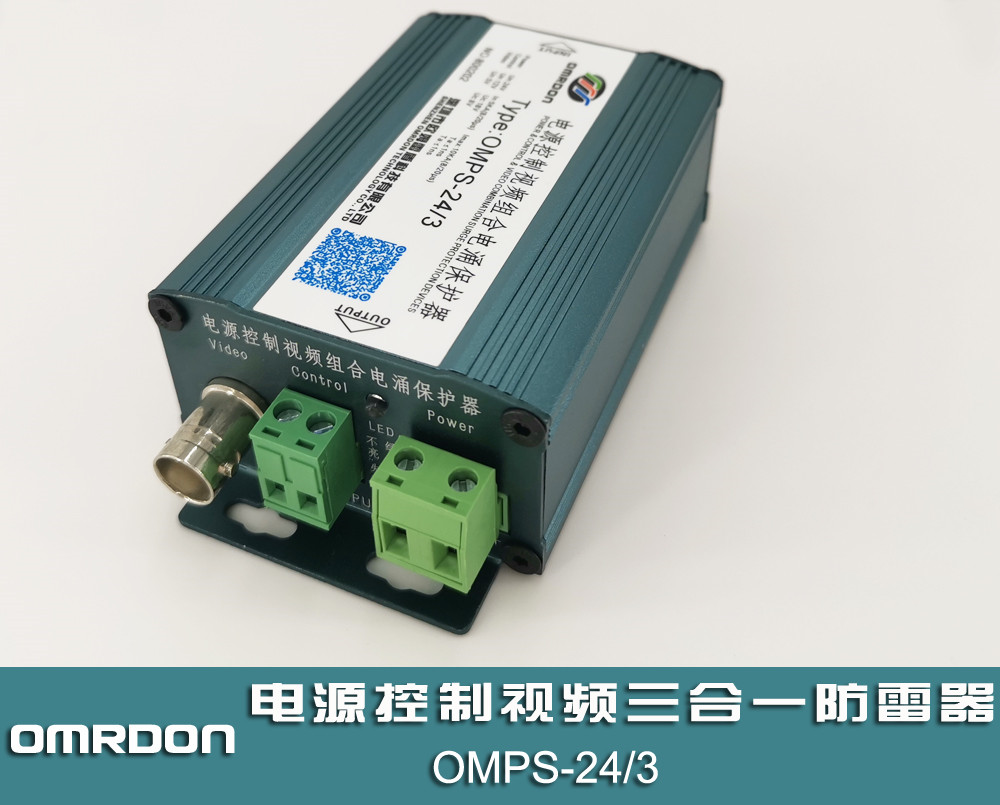

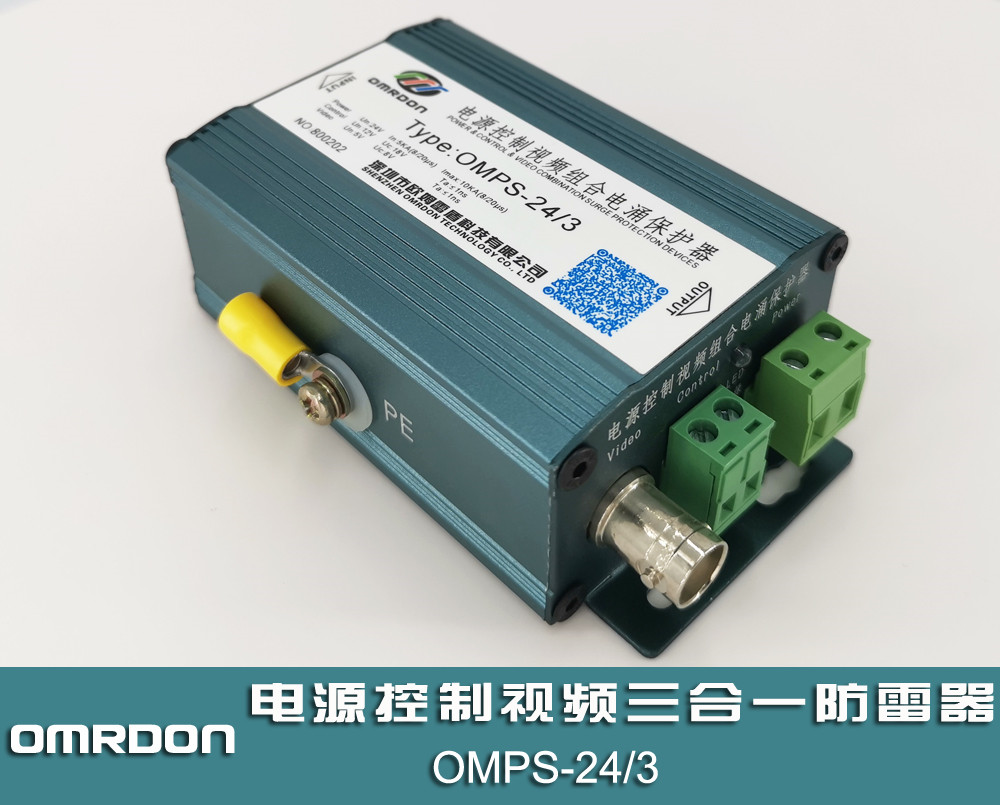

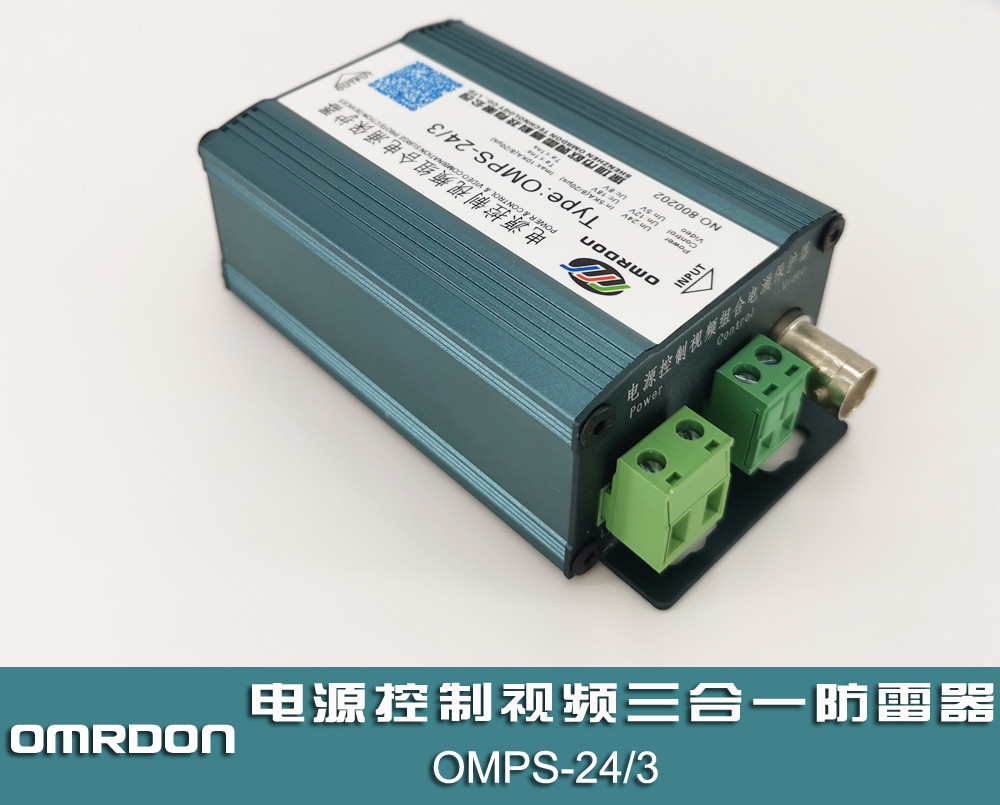

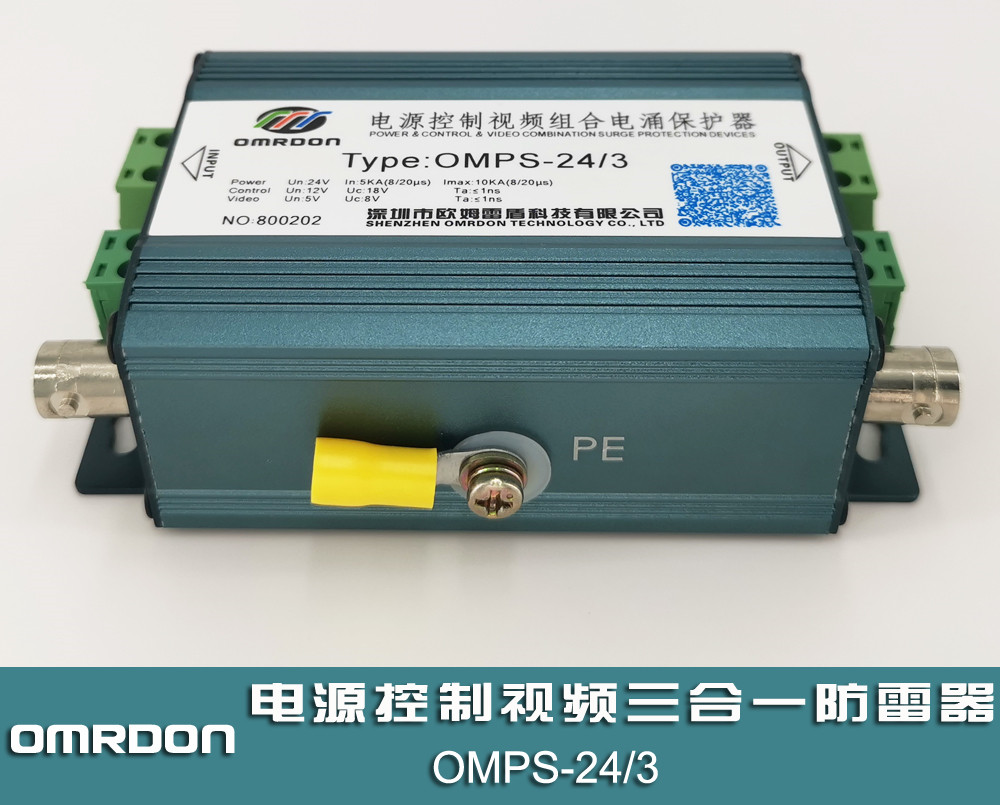

三合一防雷器產品介紹:
歐姆雷盾（OMRDON） CCTV視頻監控系統電源控制視頻組合三合一電涌保護器（ 又稱： 三合一電涌保護器、三合一浪涌保護器、三合一避雷器） 是依據I E C和G B標準設計， 適用于視頻監控前端帶云臺控制模擬攝像機（Analog Camera）及其它弱電設備的電源和信號線路的雷擊電磁脈沖（LEMP）保護， 是一體化多功能電涌保護器。主要于對監控模擬攝像機等設備的電源、視頻、云臺控制線路實施電涌保護， 可充分保護最新技術的監控設備。
三合一防雷器功能特點:
1 、通流容量大： 10 KA( 8 / 20 μS)， 高速反應（ 10 - 12 納秒）， 低損耗；
2、電源、視頻、控制防雷三合一設計理念， 不占空間.
3、能有效防止電源、視頻、云臺控制等設備間電位差瞬時增大而造成的設備損壞
4、內部采用兩級串聯式聯動保護， 殘壓低， 使用壽命長；
5、電源電涌保護端口帶LED失效指示（ 綠色:正常； 熄滅:失效）；
6、三合一防雷器采用集成化結構、體積小、接線簡易、安裝方便。
三合一防雷器防雷器安裝方法:
1、防雷器串聯安裝在攝像機端口前（“INPUT”標識端接入線路，“OUTPUT”標識端與被保護攝像機相連接）,然后PE接至防雷接地網。
2、線路端子接法（ 電源部分）： 電源兩端分別對應接“L/+”“N/-”。
3、線路端子接法（ 控制信號）:每組使用一對信號線， 按標識“1對2”、“3對4 "相對應連接。
4、接地線截面應≥4 mm 2，且盡可能短。安裝本防雷產品要求接地電阻小于4歐姆， 在接地線及接地電阻合格下防雷性能最優。
5、本防雷器免維護， 雷雨后應及時檢查和記錄避雷器的工作狀況。
三合一防雷器安裝注意事項:
1、防雷器輸出端所有端口均連接被保護設備。
2、正負線路請勿接反或接錯,切記不可帶電作業。
3、防雷器安裝在被保護設備前端越近效果越好。
4、設備需要定期檢查， 產品劣化后必須立即更換。
5、接地一定要良好且接地電阻不大于4歐姆。
