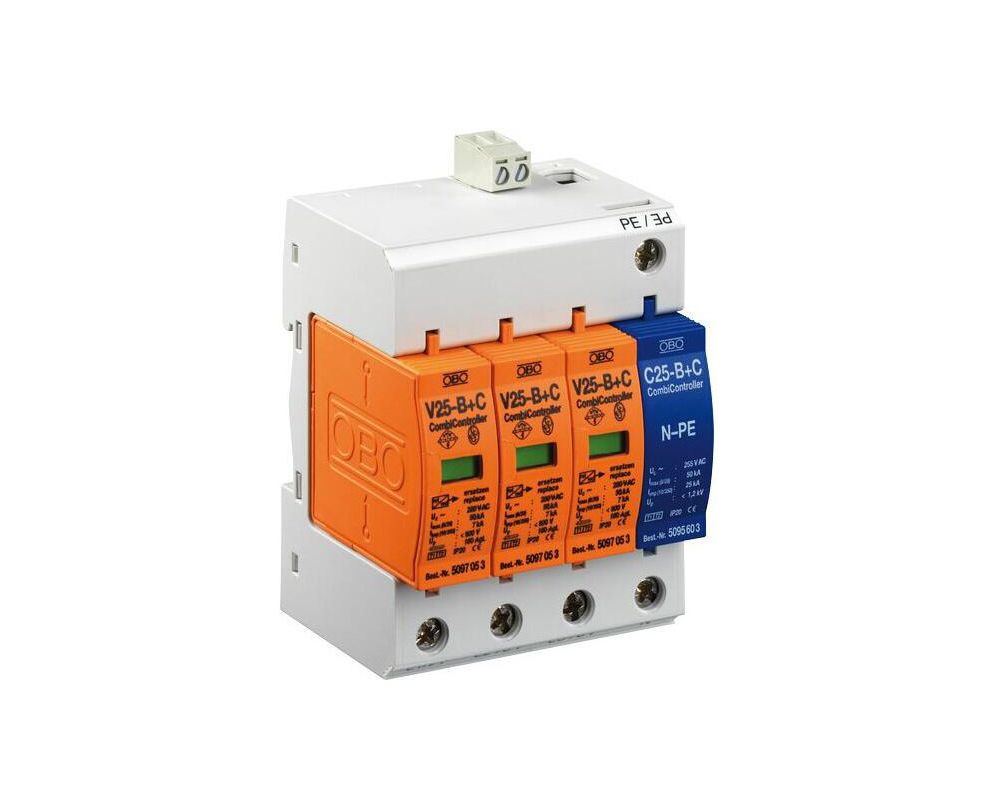

OBO V25-B+C/3+NPE技術參數：
浪涌產品參數依據VDE 0185、part 1和part 100的要求，而設計的一種雷電保護等電位連接器。該裝置是符合DIN VDE 0675、part 6（Draft 11.89)A1、A2等級為B+C級保護器的要求。在建筑物雷電保護安裝工程中，它保證了電源線上的等電位連接。當電源線架空引入建筑物時，架空線可能會引入部分直接雷擊雷電流，在此種建筑物電源架空引入的線路上，該保護器也可應用。
OBO V25-B+C/3+NPE浪涌產品參數可用于TN-C-S，TN-S，TT和IT系統中特別的防雷器。該防雷器是根據DIN VDE 0100，Part 534/A1的最新需求設計而來的，允許對防雷器簡單、安全地安裝。
高性能V25-B+C/3+NPE浪涌產品參數有一個特別的壓敏電阻電路，裝置內含良好非線性特性的氧化鋅壓敏電阻。即是電路出現高能電涌，設備也能得到程度的保護。甚至當電涌電流達到30KA時，防雷器的電壓仍低于1.5KV。因此，該防雷器能夠承受直擊雷的部分雷電流。在過載情況下，防雷器內置的熱感斷路器可以將保護器模塊從主電路中脫離出來，保證供電系統正常工作，與此同時狀態顯示視窗由綠色變?yōu)榧t色。
OBO防雷器V25-B+C不僅能承受高通流容量的雷電流，同時具有低的保護電壓的特性，能夠最為一個B+C聯合防雷器使用。
obo V25-B+C防雷器的安裝
OBO V25-B+C防雷器能夠容易地安裝于任何配電箱或者開關箱內的35mm導軌上。使用新型MB低座，提供180度正反安裝，適合不同場合需要。
obo V25-B+C防雷器的特性：
1、金屬氧化物壓敏電阻；
2、可插拔式部件；
3、內部已連接的防雷器底座；
4、熱感斷路器和視窗指示裝置；
5、帶NPE火花間隙模塊的防雷器；
6、B+C級聯合保護，應用于建筑物整體空間較小的場合；
obo V25-B+C防雷器的使用優點：
1、可以應付頻繁的電涌電流的沖擊，壽命長；
2、防雷器模塊損壞后可以帶電插拔更換；
3、不需再進行接地跳線，容易安裝；
4、對防雷器的工作狀態一目了然；
5、使用范圍廣（適用于TN、TT和IT電網），結構更安全；
6、只在總配電柜內安裝一套保護器。
|
OBO V 25-B+C主要技術參數
|
|
型號
|
V25-B+C
|
|
額定電壓
|
320V
|
385V
|
|
最大持續工作電壓
|
410V
|
505V
|
|
最大放電浪涌電流（8/80μs）
|
100 kA
|
|
標稱放電電流（8/20μs）
|
50KA
|
|
持續電流的最大允許值
|
200A
|
|
雷電脈沖電流（10/350）
|
8KA
|
|
電壓保護等級在5KA(8/20μs)
|
＜1KV
|
|
雷電脈沖沖擊電壓1.2/50
|
＜1.5KV
|
|
響應時間
|
＜25ns
|
|
最大保險絲強度
|
160A gL/gG
|
|
短路電流強度
|
50KA/50Hz
|
|
工作溫度(℃)
|
－40℃...＋80℃
|
|
模塊NPE
|
C 25-B+C/NPE
|
|
標稱電壓 UN
|
230 V/50-60 HZ
|
|
導體截面
|
最小10mm2單導線,最大50mm2多絞線/35mm2的單導線
|
|
安裝支架
|
35mm導軌，依據EN 50 022
|
|
外殼材料
|
紅色強化熱塑性玻纖材料
|
|
保護等級
|
加強型+普通型
|
|
安裝寬度
|
2個標準模塊DIN 43880
|
|
定 貨 信 息
|
|
產 品 型 號
|
產 品 說 明
|
|
OBO V25-B+C/3+NPE
|
三相四線B+C級電源防雷器
|
|
OBO V25-B+C/4
|
三相四線B+C級電源防雷器
|
|
OBO V25-B+C/2
|
單相二線B+C級電源防雷器
|
|
OBO V25-B+C/3+NPE-AS
|
三相四線B+C級電源防雷器帶聲光報警模塊
|
|
OBO V25-B+C/3+NPE-FS
|
三相四線B+C級電源防雷器帶故障搖信觸點
|
|
OBO V25-B+C/1+NPE
|
單相二線B+C級電源防雷器
|
