產品介紹：

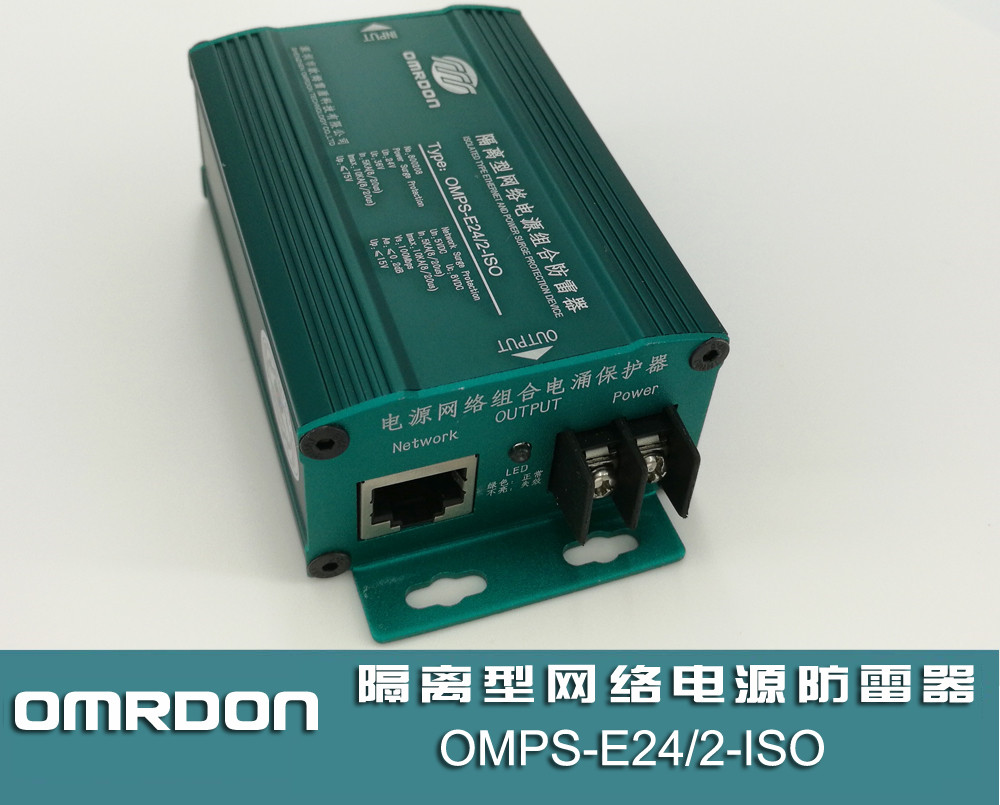

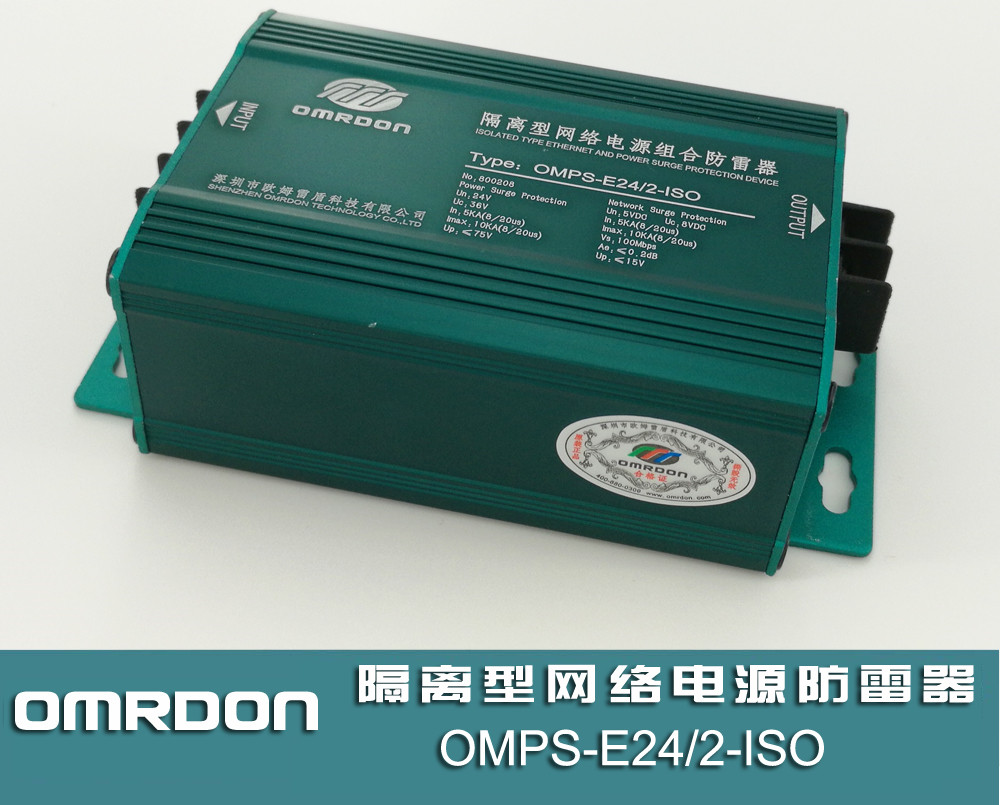

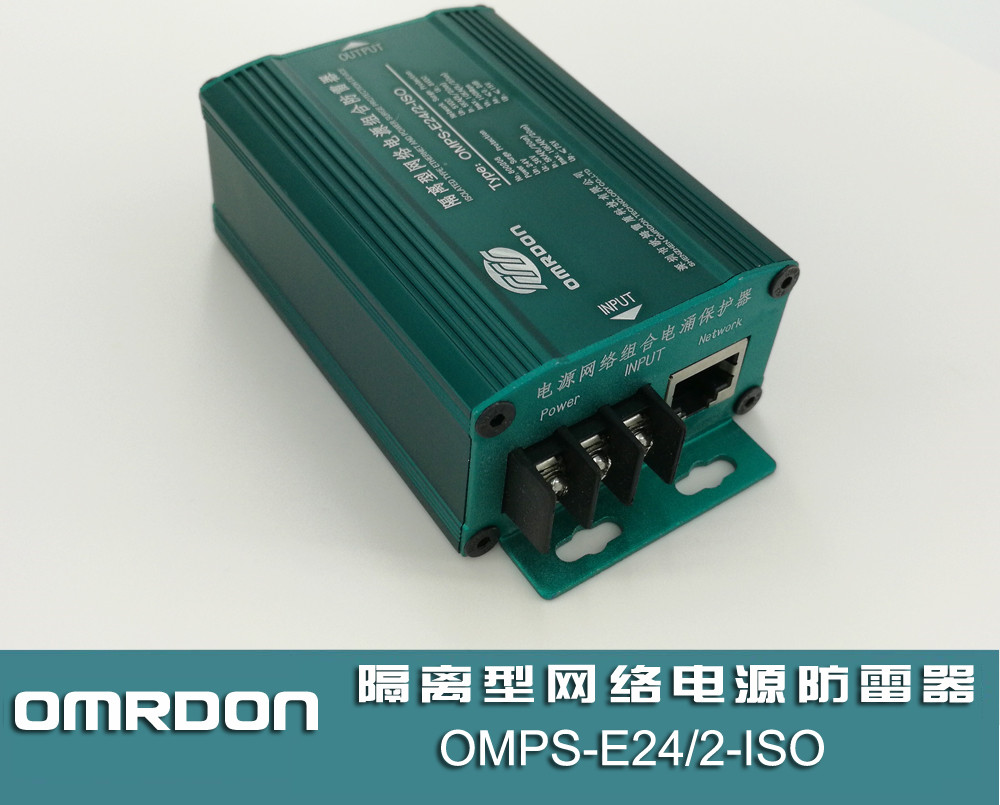

歐姆雷盾隔離型電源網絡組合電涌保護器（又稱：電源網絡二合一防雷器，電源網絡二合一避雷器，電源網絡二合一電涌保護器）是依據IEC和GB標準設計，主要用于各類弱電設備、安防設備、電信設備、網絡設備的電源和100M網絡信號線路的雷擊電磁脈沖（LEMP）保護，是一體化多功能電涌保護器。
功能特點：
1、最大通流容量：10KA或20KA(8/20μS),電源線路采用兩級復合平衡最安全線路,差模(線對線)、共模(線對地)全模保護，殘壓低，特別適合室外設備，受雷擊能量大，對殘壓值要求比較嚴酷的安裝場所。
2、網絡線路內部同樣采用兩級串聯式復合型保護，差模(線對線)、共模(線對地)全模保護，殘壓低，使用壽命長；
3、網絡保護具有雜波隔離功能,隔離信號干擾,增強信號傳輸速率，特別適合長距離信號傳輸.
4、能有效防止電源、網絡等線路間電位差瞬時增大而造成的設備損壞；
5、采用集成化結構、在符合相關參數的情況下體積做到最小，不占空間;
6、電源電涌保護端口帶LED失效指示（綠色:正常；熄滅:失效）；
|
名稱
|
隔離型電源網絡組合電涌保護器
|
|
SPD類別
|
復合型SPD
|
|
SPD功能
|
具有限壓、限流功能
|
|
型號
|
OMPS-E12/2-ISO
|
OMPS-E24/2-ISO
|
OMPS-E220/2-ISO
|
|
類型
|
電源
|
網絡
|
電源
|
網絡
|
電源
|
網絡
|
|
標稱工作電壓Un
|
12V
|
5V
|
24V
|
5V
|
220V
|
5V
|
|
最大持續運行電壓Uc
|
18V
|
8V
|
30V
|
8V
|
320V
|
8V
|
|
標稱負載電流IL
|
5A
|
500mA
|
5A
|
500mA
|
5A
|
500mA
|
|
標稱放電電流(8/20μS) In
|
5kA/10KA
|
5kA
|
5kA/10KA
|
5kA
|
5kA/10KA
|
5kA
|
|
最大放電電流(8/20μS) Imax
|
10kA/20KA*
|
10kA
|
10kA/20KA*
|
10kA
|
10kA/20KA*
|
10kA
|
|
電壓保護水平(In) Up
|
≤36V
(8/20μS)
|
≤20V
x-x(1.2/50μs)
|
≤75V
(8/20μS)
|
≤20V
x-x(1.2/50μs)
|
≤900V
(8/20μS)
|
≤20V
x-x(1.2/50μs)
|
|
響應時間Ta
|
≤25ns
|
≤1ns
|
≤25ns
|
≤1ns
|
≤25ns
|
≤1ns
|
|
傳輸速率Vs
|
-
|
100M bps
|
-
|
100M bps
|
-
|
100M bps
|
|
插入損耗Ae
|
-
|
≤0.3db
|
-
|
≤0.3db
|
-
|
≤0.3db
|
|
接口類型
|
接線端子
|
RJ45/1236
|
接線端子
|
RJ45/1236
|
接線端子
|
RJ45/1236
|
|
安裝接線規格
|
2.5mm2
|
--
|
2.5mm2
|
--
|
2.5mm2
|
--
|
|
失效指示
|
綠色:正常 熄滅:失效
|
--
|
綠色:正常 熄滅:失效
|
--
|
綠色:正常 熄滅:失效
|
--
|
|
過載故障模式
|
SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護
|
|
溫度范圍
|
-40℃…+85℃
|
|
外形尺寸
|
106mmx58mmx35mm
|
|
外殼材料
|
鋁合金
|
|
外殼保護等級
|
IP20
|
|
測試標準
|
GB18802.1 GB/T 18802.21
|
