光伏電源防雷器產品介紹：

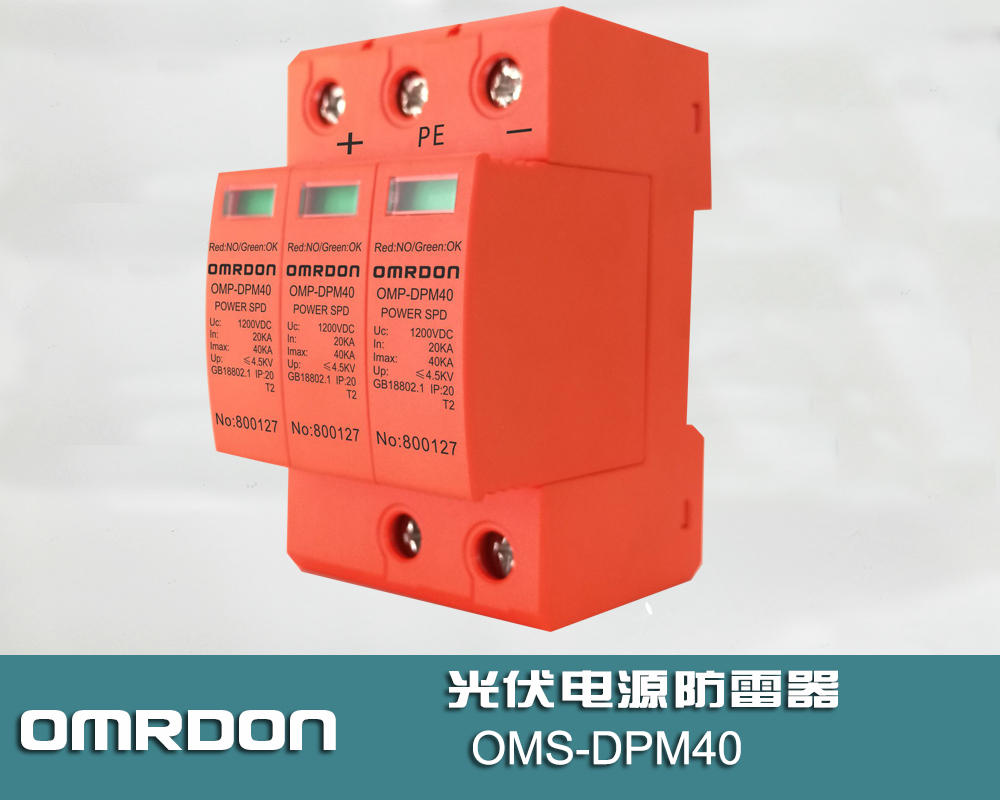

歐姆雷盾光伏直流電源防雷器（SPD/浪涌保護器/電涌保護器)是按SPD II級類試驗要求專業設計的用于太陽能發電系統的電涌保護器，具有較強的雷電流匯放能力；適用于太陽能發電系統的直流供電線路設備的電涌保護。
光伏電源防雷器功能特點：
1、選用世界知名元器件，運用先進的生產工藝制造，能在酸、堿、塵、鹽霧及潮濕等惡劣環境下長期工作。
2、具有較強的雷電流匯放能力，適用于太陽能發電系統。
3、模塊化分離結構，運行維護方便。
4、可選遙信接點，實現遠程監控。
5、雙重?zé)崦摽垩b置，溫控?cái)嗦芳夹g(shù)。
6、可視告警窗口顏色表示保護的工作狀態，綠色(正常)、紅色(故障)。
光伏電源防雷器安裝指導：

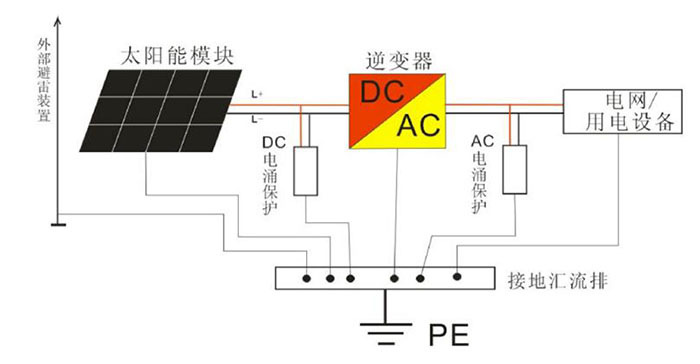

1、本產品并聯安裝在LPZ1區界面及后續分區：太陽能電池電源輸出口、電源控制器、電源轉換器等處。
2、電源連接：正極接“＋”，負極接“—”。
3、防雷器產品標有“PE”標志的接地端應接上地線，接好地線后，務必要旋緊螺釘。接地線選用16mm2以上的銅芯線，地線到接地匯流排的長度應小于1m且盡量粗短，接地電阻應小于4Ω。
4、防雷器接地用盡可能最短的線連接。該保護器接地采用端子接地方式，接地線必須與防雷地線相連。
5、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護、定期檢查；如在使用過程中，可視告警窗口顏色由綠色(正常)變?yōu)榧t色(故障)，說明電涌保護器已經損壞，需維修或更換。
6、切記不可帶電作業。
7、接地一定要良好且接地電阻不大于4歐姆。
8、防雷器前端需加裝短路裝置確保避免防雷器劣化后短路引起火災。
|
名稱
|
光伏直流電源電涌保護器
|
|
型號
|
OMP-DPV40/1000
|
OMP-DPV40/800
|
OMP-DPV40/500
|
|
SPD類別
|
限壓型
|
限壓型
|
限壓型
|
|
最大持續工作電壓 (Uc)
|
DC1000V
|
DC800V
|
DC500V
|
|
電壓保護水平(Up) 在In時
|
≤3.0kV
|
≤2.5kV
|
≤2.0kV
|
|
標稱放電電流 (In)
|
20kA(8/20us)
|
|
最大放電電流 (Imax)
|
40kA(8/20us)
|
|
響應時間 (Ta)
|
≤25ns
|
|
接入導線截面 (L/N)
|
16-25mm2
|
|
安裝方式
|
35mm電氣導軌
|
|
后備保險絲
|
100A
|
|
工作環境
|
-40℃~+85℃
|
|
相對濕度
|
≤95%
|
|
外型尺寸
|

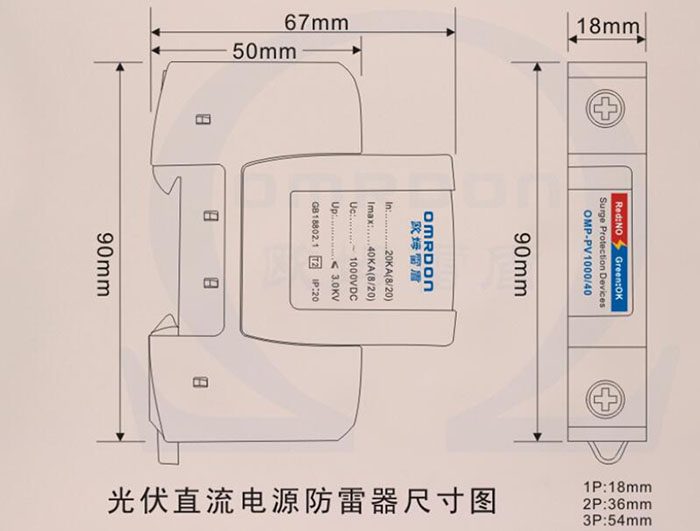

2P：90×67×36mm/3P：90×67×54mm
|
|
外殼材料
|
強化熱熔塑料
|
|
保護等級
|
IP20
|
|
貨號
|
型號
|
備注
|
|
800125
|
OMP-DPV40/500
|
可選2P或3P安裝
|
|
800126
|
OMP-DPV40/800
|
可選2P或3P安裝
|
|
800127
|
OMP-DPV40/1000
|
可選2P或3P安裝
|
