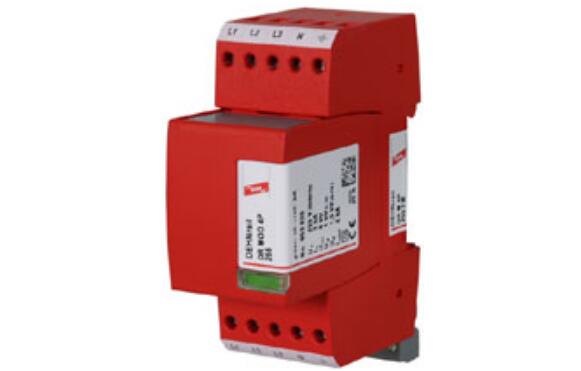

產品名稱：DEHN電源防雷器DRM 4P255
詳細說明：
電源防雷器III級
DEHNrail M 4P 255,DR M 4P 255,DEHNrail M 4P 255 FM,DR M 4P 255 FM
適用范圍.
開關柜中工業電器設備供電系統電涌防護。
產品介紹.
-四極電涌保護器，由底座和插入式保護模塊組
-強大的氧化鋅壓敏電阻/間隙組合達到較高的電流泄放能力
-與Red/Line產品系列能量協調
-工作狀態/故障指示標記在監視窗中
-使用模塊釋放按鈕，更換保護模塊簡易
-標稱負載電流為25A
|
產品名稱
|
DR M 4P 255
|
DR M 4P 255 FM
|
|
依據EN 61643-11, SPD
|
3級
|
3級
|
|
依據IEC 61643-1, SPD
|
III級
|
III級
|
|
交流標稱電壓UN
|
230V/400V
|
230V/400V
|
|
交流最大持續工作電壓UC
|
255V/440V
|
255V/440V
|
|
標稱負載電流IL
|
25A
|
25A
|
|
標稱放電電流 (8/20μs) In
|
3kA
|
3kA
|
|
總放電電流(8/20μs)[L+N-PE]Itotal
|
8KA
|
8KA
|
|
混合波[L-N] UOC
|
6KV
|
6KV
|
|
混合波[L+N-PE]UOC total
|
16KV
|
16KV
|
|
電壓保護水平[L-N] Up
|
≤1000V
|
≤1000V
|
|
電壓保護水平[L/N-PE] UP
|
≤1500V
|
≤1500V
|
|
響應時間 [L-N]tA
|
≤25ns
|
≤25ns
|
|
響應時間 [L/N-PE]tA
|
≤100ns
|
≤100ns
|
|
最大后備熔絲
|
25AgL/Gg或 B 25A
|
25AgL/Gg或 B 25A
|
|
最大后備熔絲時短路耐受能力
|
6KArms
|
6KArms
|
|
暫態過電壓 (TOV)[L-N] UT
|
335V/5sec
|
335V/5sec
|
|
暫態過電壓 (TOV)[L/N-PE](I) UT
|
400V/5sec
|
400V/5sec
|
|
暫態過電壓 (TOV)[L+N-PE](II) UT
|
1200V+UO/200ms
|
1200V+UO/200ms
|
|
工作溫度范圍 TU
|
-40℃ … +80℃
|
-40℃ … +80℃
|
|
工作狀態/故障指示
|
綠 / 紅
|
綠 / 紅
|
|
安裝導線截面積 (最�。�
|
0.5mm2單股線/軟線
|
0.5mm2單股線/軟線
|
|
安裝導線截面積 (最大）
|
4mm2多股線/2.5mm2軟線
|
4mm2多股線/2.5mm2軟線
|
|
安裝方式
|
35mmDIN軌, 依據EN 60715
|
35mmDIN軌, 依據EN 60715
|
|
外殼材料
|
紅色熱塑性材料, UL 94V-0
|
紅色熱塑性材料, UL 94V-0
|
|
防護等級
|
IP 20
|
IP 20
|
|
尺寸
|
1 mods, DIN 43880
|
1 mods, DIN 43880
|
|
認證
|
KEMA,VDE,UL,VdS
|
KEMA,VDE,UL,VdS
|
|
遙信觸點類型
|
—
|
浮動切換觸點
|
|
交流切換能力
|
—
|
250V/0.5A
|
|
直流切換能力
|
—
|
250V/0.1A; 125V/0.2A; 75V/0.5A
|
|
遙信終端的橫截面積
|
—
|
最大1.5mm2單股線/軟線
|
