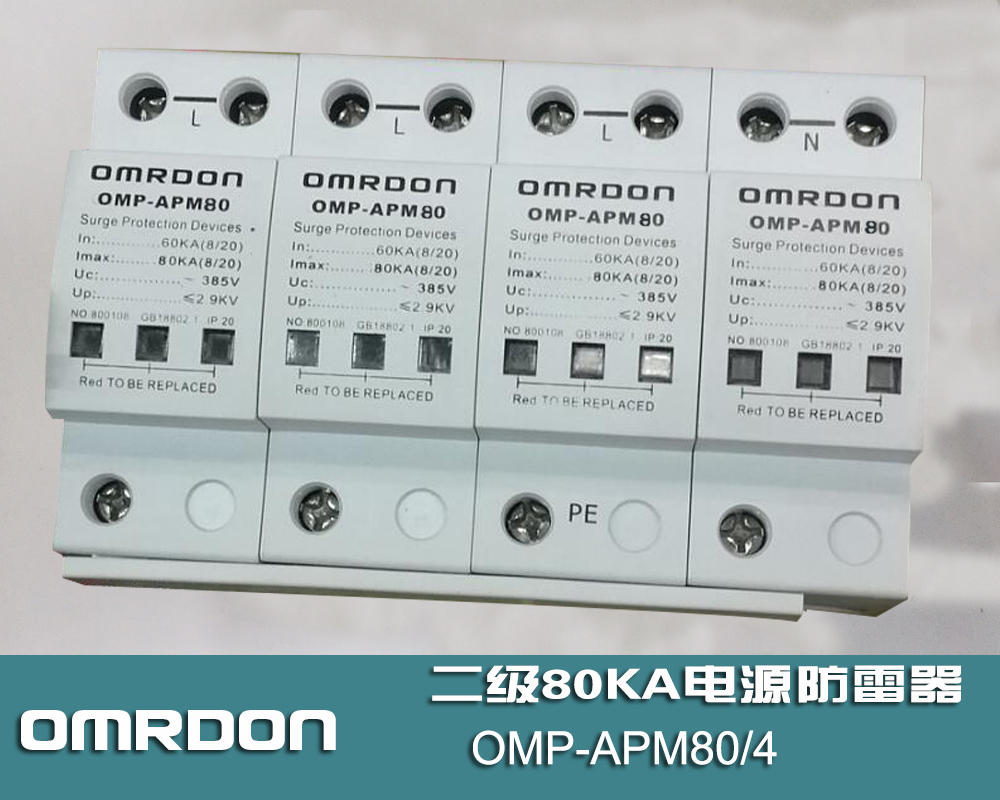

80KA電源防雷器產品介紹：
歐姆雷盾（OMRDON）I級電涌保護器（Surge Protection Device，簡稱SPD）(又稱電源防雷器、電源避雷器、浪涌保護器、過壓保護器)，其設計依據符合GB18802.1，IEC61643-1技術標準；適用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供電線路系統的雷擊電磁脈沖（LEMP）保護，用于雷擊區域的LPZOA區或LPZOB區與LPZ1區區界面處。
80KA電源防雷器工作原理：
電涌保護器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證電源系統正常工作；當電源系統隨著沖擊電流及電壓的逐步提高，SPD的電阻持續下降，SPD立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常供電。
80KA電源防雷器功能特點：
1、可選遙信端子報警功能，便于遠程報警監控。
2、最高可承受80KA(8/20μs)雷電流沖擊。
3、反應速度快，動作響應時間小于25ns。
4、阻燃外殼設計，可方便地安裝在35mm電氣導軌上。
5、內置熱脫扣失效脫離裝置，使保護器因過熱、擊穿失效時能自動斷開。
6、可視告警窗口顏色表示保護的工作狀態，綠色(正常)、紅色(故障)。
80KA電源防雷器產品應用和安裝位置：
歐姆雷盾（OMRDON）I級系列電涌保護器適用于雷擊區域的LPZOA區或LPZOB區與LPZ1區區界面處，通常并聯安裝在埋地穿管進線低壓入戶端主配電柜處,或樓層配電柜等。
|
名稱
|
I級電涌保護器
|
|
模塊型號
|
OMP-APM80
|
NPE
|
|
保護模式
|
L-PE，N-PE；L-N，N-PE
|
N-PE
|
|
額定工作電壓(Un)
|
220V/380V
|
|
最大持續工作電壓(Uc)
|
420V 50Hz/60Hz
|
255V 50Hz/60Hz
|
|
電壓保護水平(Up) 在Isn時
|
≤2.5kV
|
≤2.0kV
|
|
標稱放電電流(In)
|
40kA(8/20μs)
|
125kA(8/20μs)
|
|
最大放電電流(Imax)
|
80kA(8/20μs)
|
--
|
|
雷擊沖擊電流 (Iimp)
|
--
|
50KA(10/350μs)
|
|
響應時間 (Ta)
|
≤25ns
|
≤100ns
|
|
后備保護斷路器選型
|
D型63A～125A
|
--
|
|
接入導線截面S(L/N)
|
≥16mm2
|
|
接入接地線截面(PE)
|
≥25mm2
(相線截面積S≤16mm2時，地線用S；相線截面積16mm2≤S≤35mm2時，地線用16mm2；相線截面積S≥35mm2時，地線要求S/2 ；依據GB50054第2.2.9條)
|
|
工作環境
|
-40℃~+85℃
|
|
相對濕度
|
≤95%
|
|
安裝
|
35mm標準電氣導軌
|
|
外殼材料
|
增強阻燃PBT
|
|
測試依據
|
GB18802.1、IEC61643-1
|
|
貨號
|
型號
|
名稱及備注
|
|
800108
|
OMP-APM80/4
|
三相380V用，4P
|
|
800109
|
OMP-APM80/3+NPE
|
三相380V用，3+1保護模式
|
|
800128
|
OMP-FM
|
（可選）遙信報警觸點端子，用于遠程報警監控功能。
|
