MCD 50-B防雷器功能和應用領域：
MCD 50-B和MCD 125-B/NPE滿足標準DIN VDE 0675 Part6（Draft 11.89）A1、A2類防雷器的需求備件，以及標準IEC61643-1（02.98）
對第I級防雷器的要求，他們與后級限壓型防雷器配合使用時，無需設計退耦裝置，可以將兩級防雷器安裝在一起。訪產品是OBO在間隙型
防雷器的多電極石墨堆又疊技術新發展。防雷器的多電極石墨堆又疊技術新發展。
MCD 50-B以其低保護電壓水平（Up＜1.3KV）的特性，確保了與C級防雷器的配合使用時不需要設計退耦裝置也不需要在B級與C級之間留
一定的安裝距離。這樣它可以節省超過45%的安裝空間，MCD 50-B這個特性特別是對緊湊型EMC概念有著特殊的貢獻。另外，NPE放電間
隙MCD 125-B/NPE防雷器其大通流量特性在TT、TN-S系統中使用，可以同時作為B級和C級防雷器的NPE保護模塊，節省費用及安裝空間。
新的MCD 50-B和MCD 125-B/NPE防雷器首選的應用環境是需要有緊湊的防雷保護概念或者需要在一個獨立的小型房內安裝B和C兩極防雷
器的環境。例如：移動、微波通信基站。
MCD 50-B防雷器注 意 事 項：
MCD 50-B的石墨電極表面經過特殊處理，在直流電壓下其絕緣電值較低，但是當其兩羰加載100V以上的交流電壓時，其絕緣電阻值將達到100MΩ
以上。因此該產品不適合使用直流絕緣測試儀來測試其絕緣電阻，也不推薦應用在直流電路的防雷保護。
|
OBO MCD50-B/3+NPE 主要技術參數
|
|
型號
|
MCD 50-B
|
MCD 125-B/NPE
|
|
標稱電壓 （Un）
|
230 V/50-60Hz
|
|
最大持續工作電壓 （Uc）
|
255V
|
|
防雷器等級-按照DIN VDE 0675 Part6 A1、A2
|
B 類
|
|
-按照IEC 61643-1
|
I 級
|
|
雷電保護區 （LPZ）
|
0 — 2
|
|
電壓保護水平 （Up）
|
＜1.3KV
|
|
響應時間（tA）
|
＜100ns
|
|
脈部電流測試 -根據IEC62305-1規定雷電電流參數
|
|
|
|
峰值電流（Iimp）
|
50KA
|
125KA
|
|
電量（Q）
|
25As
|
62.5As
|
|
單位能量（W/R）
|
0.63 MJ/Ω
|
3.9 MJ/Ω
|
|
在Uc下的續流遮斷能力（lfi eff）
|
12.5KArms
|
100A
|
|
（lfi peak）
|
25KArms
|
|
最大中聯保險絲（僅在電網中無此保險絲時需要）
|
50 0A gL/gG
|
|
|
短路耐受能力對比
|
25KArms
|
|
|
外殼材料
|
紅色強化熱塑性玻纖材料
|
|
溫度范圍 （℃）
|
－40℃...＋80℃
|
|
IP等級
|
IP 20
|
|
連接線截面積 單股/多股/多股軟線
|
10-50/ 10-35/ 10-25mm2
|
|
緊固扭矩（MA）到少4Nm
|
AWG 8-2
|
|
安裝
|
最小10mm2單導線,最大50mm2多絞線/35mm2的單導線
|
|
定 貨 信 息
|
|
產 品 型 號
|
產 品 說 明
|
|

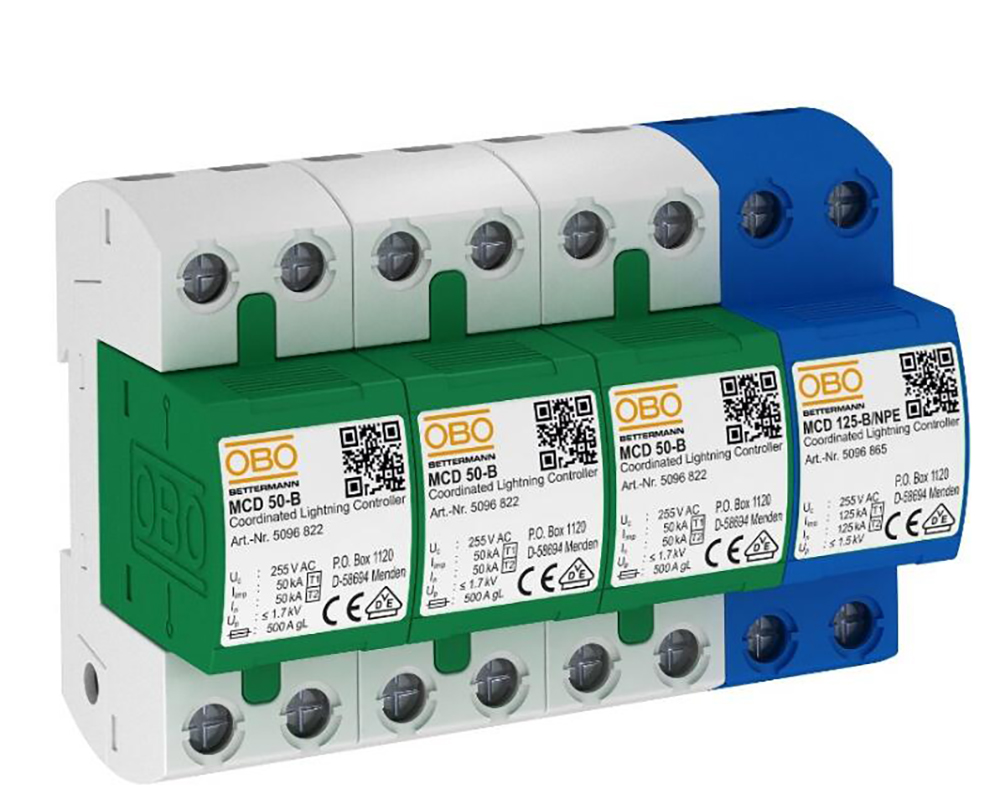

OBO MCD50-B/3+NPE
|
三相四線 高能量電源防雷器帶防爆模塊
|
|
OBO MCD50-B
|
高能量電源防雷模塊
|
|
OBO MCD125-B/NPE
|
高能量NPE電源防雷塊
|
